प्लास्टिक की बोतलों का पाश्चराइजेशन मशीन गर्म पाश्चराइज़र

निष्पादित प्लास्टिक बोतल पाश्चराइजेशन मशीन वार्मर पाश्चराइज़र

शंघाई पेयू पैकेजिंग टेक्नोलॉजी कं, लिमिटेड।

1. बोतल वार्मर उपकरण अवलोकन और अनुप्रयोग:
बोतल वार्मर एक ऐसा उपकरण है जो तापमान बढ़ाने के लिए गर्म पानी के छिड़काव का उपयोग करता है। इसका उपयोग मुख्य रूप से उन उत्पादन लाइनों में किया जाता है जो कम तापमान भरने के तरीकों का उपयोग करती हैं और बाद में उत्पाद के तापमान को कमरे के तापमान तक बढ़ाने की आवश्यकता होती है, जैसे कि कार्बोनेटेड पेय, विभिन्न कार्बोनेटेड पानी, आदि, बोतल और उसकी सामग्री का तापमान बढ़ाने के लिए, परिवेश के तापमान के साथ तापमान अंतर को कम करें, बाहरी सतह पर संघनित पानी को खत्म करें, और लेबलिंग और पैकेजिंग जैसी बाद की प्रक्रियाओं को सुनिश्चित करें।

2. बोतल वार्मर के लिए अनुप्रयोग परिदृश्य।
बोतल वार्मर का व्यापक रूप से पानी उत्पादन लाइन, पेय उत्पादन लाइन, डिब्बाबंद खाद्य उत्पादन लाइन, पालतू भोजन उत्पादन लाइन, बीयर उत्पादन लाइन, तरल मसाला उत्पादन लाइन, आदि में उपयोग किया जाता है।

3. बोतल वार्मर बोतल वार्मिंग मशीन डिजाइन आधार: (वास्तविक ग्राहक आवश्यकताओं के अनुसार अनुकूलित)

बोतल का प्रकार और सामग्री: 600 मिली प्लास्टिक की बोतल;
उत्पादन क्षमता: 36,000 बोतलें/घंटा (उत्पादन क्षमता 600 मिली बोतल प्रकार पर आधारित है, और उपकरण कई प्रकार के उत्पादों के लिए उपयुक्त है);
प्रसंस्करण समय: 5-7 मिनट (प्रक्रिया आवश्यकताओं के अनुसार आवृत्ति नियंत्रण किया जा सकता है);
प्रभावी प्रसंस्करण क्षेत्र: 19.61㎡ (जाल बेल्ट की चौड़ाई 1524, अक्ष केंद्र 12730);
लागू बोतल की ऊंचाई: ≤350mm;
तापमान क्षेत्रों की संख्या: 2 खंड;
इनलेट तापमान: 18℃;
आउटलेट तापमान: 24-25℃ (ओस बिंदु से ऊपर);
हीटिंग विधि: भाप के साथ तेजी से गर्मी का आदान-प्रदान;
उपकरण आयाम: (लंबाई*चौड़ाई*ऊंचाई) 14530mm*2395mm*2950mm (वास्तविक उपकरण आयामों के अधीन)

4. इस बोतल वार्मर में निम्नलिखित विशेषताएं हैं:
1) अत्यधिक विश्वसनीय संदेश उपकरण और लचीला और सुविधाजनक गति परिवर्तन प्रणाली।

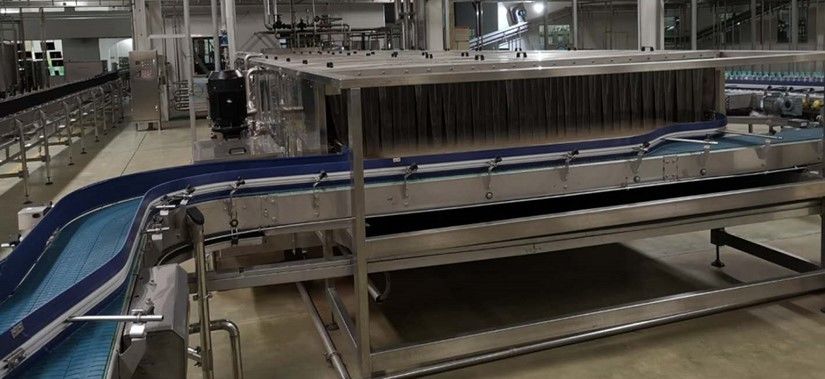

बोतलों को ले जाने के लिए उपयोग की जाने वाली कन्वेयर बेल्ट एक उच्च-शक्ति वाला भारी-शुल्क वाला कन्वेयर प्लास्टिक चेन नेट है जिसमें 2 इंच का पिच है। इसमें अच्छी ताकत, उच्च तापमान प्रतिरोध और पहनने का प्रतिरोध है। मॉड्यूल डिज़ाइन में कठोर क्रॉस रिब हैं, और बहुभुज स्प्रोकेट मॉड्यूल का सबसे अच्छा समर्थन कर सकता है। मानक चेन नेट उच्च तापमान और रासायनिक प्रतिरोधी पॉलीप्रोपाइलीन में प्रदान किए जाते हैं।
डीटीएस-सी डायनेमिक ट्रांज़िशन कन्वेयर सिस्टम के साथ संयुक्त चेन नेट सर्वोत्तम उत्पाद हैंडलिंग क्षमता का प्रयोग कर सकता है। सिस्टम में एक स्थिर कंघी प्लेट और एक गतिशील डीटीएस चेन नेट शामिल है। चेन नेट डीटीएस-सी कंघी प्लेट की सतह पर स्थित है, जिससे उत्पाद स्वचालित रूप से संक्रमण कर सकता है; उपरोक्त विशेषताएं विशेष रूप से महत्वपूर्ण हैं जब उत्पाद बोतल वार्मर फीडिंग के संक्रमण बिंदु पर नहीं रह सकता है। डीटीएस-सी ट्रांज़िशन कन्वेयर सिस्टम को स्वीपर की आवश्यकता नहीं होती है और यह बेहतर उत्पादन लाइन दक्षता प्राप्त कर सकता है। डीटीएस चेन नेट और सिस्टम में मुख्य फीडिंग और डिस्चार्जिंग कन्वेयर पर चेन कंघी प्लेट पर समान घर्षण पट्टी द्वारा समर्थित हैं, जो स्थापना समय बचा सकता है और अत्यधिक कन्वेयर समायोजन प्रक्रियाओं से बच सकता है।
मुख्य ड्राइव मुख्य मोटर की गति को समायोजित करने के लिए एक आवृत्ति कनवर्टर का उपयोग करता है। मोटर की आवृत्ति बदलकर, कन्वेयर बेल्ट की संदेश गति को आसानी से समायोजित किया जा सकता है।
2) कुशल छिड़काव प्रणाली

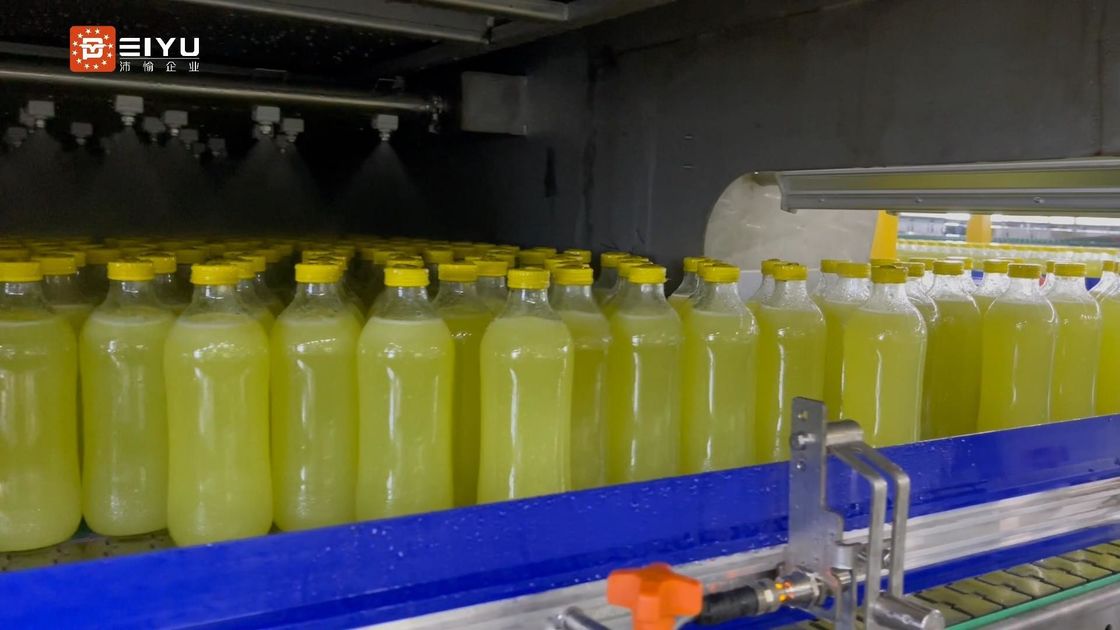

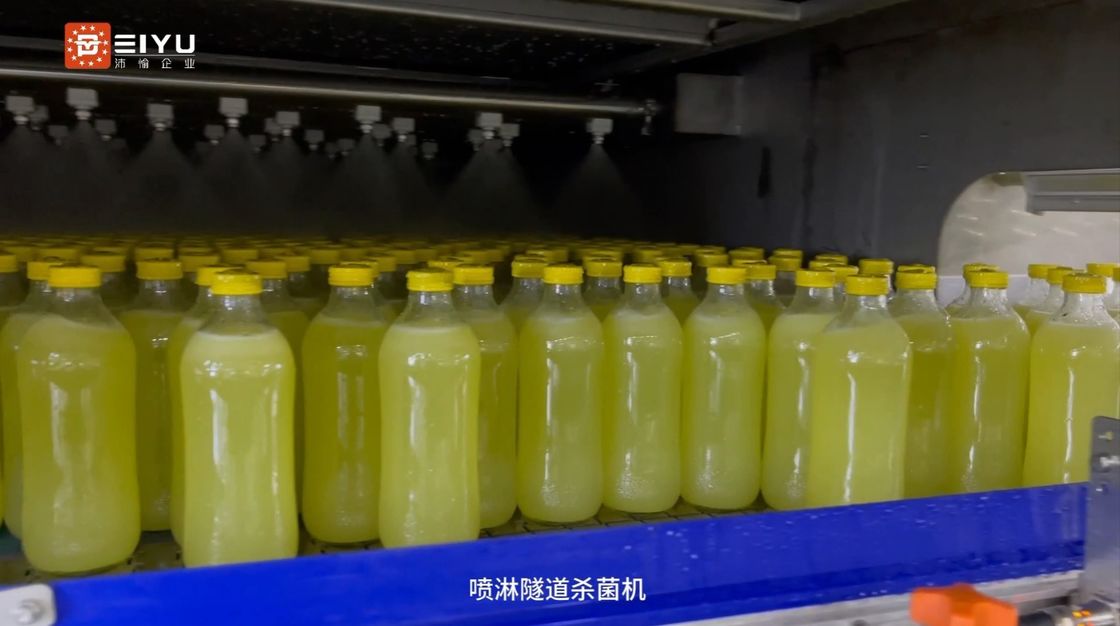

यह मशीन चेन प्लेट के ऊपर व्यवस्थित और व्यवस्थित रूप से व्यवस्थित परमाणुकरण नोजल का उपयोग करती है ताकि बोतल के सभी हिस्सों को समान रूप से छिड़का जा सके, ताकि स्प्रे पानी का पूरी तरह से उपयोग किया जा सके। स्प्रे कवरेज क्षेत्र बड़ा है, अधिकतम गर्मी हस्तांतरण दक्षता सुनिश्चित करता है, बोतल को गर्म करने की दक्षता में सुधार करता है, और ऊर्जा की खपत को कम करता है।
3) संवेदनशील तापमान नियंत्रण, सरल और कुशल सेटिंग
उपकरण के कार्यात्मक क्षेत्र में स्थापित तापमान सेंसर के माध्यम से, सिस्टम द्वारा निर्धारित प्रक्रिया मापदंडों के अनुसार, स्प्रे पानी का तापमान कुशलतापूर्वक और सटीक रूप से नियंत्रित किया जाता है ताकि उत्पाद को प्रक्रिया द्वारा आवश्यक तापमान पर गर्म किया जा सके। साथ ही, सिस्टम सॉफ़्टवेयर के अनुकूलन के अनुसार, ऊर्जा की खपत कम हो जाती है और ऊर्जा उपयोग दक्षता में सुधार होता है।
4) कोल्ड रिकवरी सिस्टम
उपकरण का पहला खंड एक कम तापमान ऊर्जा रिकवरी सिस्टम है। यह ठंडे पानी को इकट्ठा करने के लिए उत्पाद की कम तापमान विशेषताओं का उपयोग करता है, और फिर पानी-ठंडा एयर कंडीशनिंग के लिए एक रेफ्रिजरेंट माध्यम के रूप में ग्राहक द्वारा स्वयं प्रदान की गई पानी शीतलन प्रणाली का उपयोग करता है, और इसका उपयोग कार्यशाला में प्रासंगिक पदों के लिए शीतलन उपकरण के रूप में करता है। ऊर्जा बचाएं और कार की स्थिति के काम के माहौल में सुधार करें।

5. बोतल वार्मर तकनीकी पैरामीटर:
1) संरचनात्मक रूप

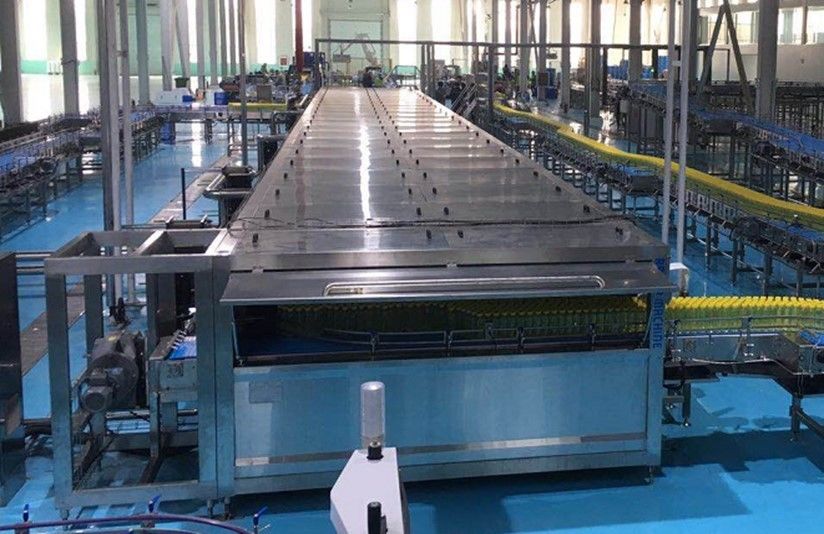

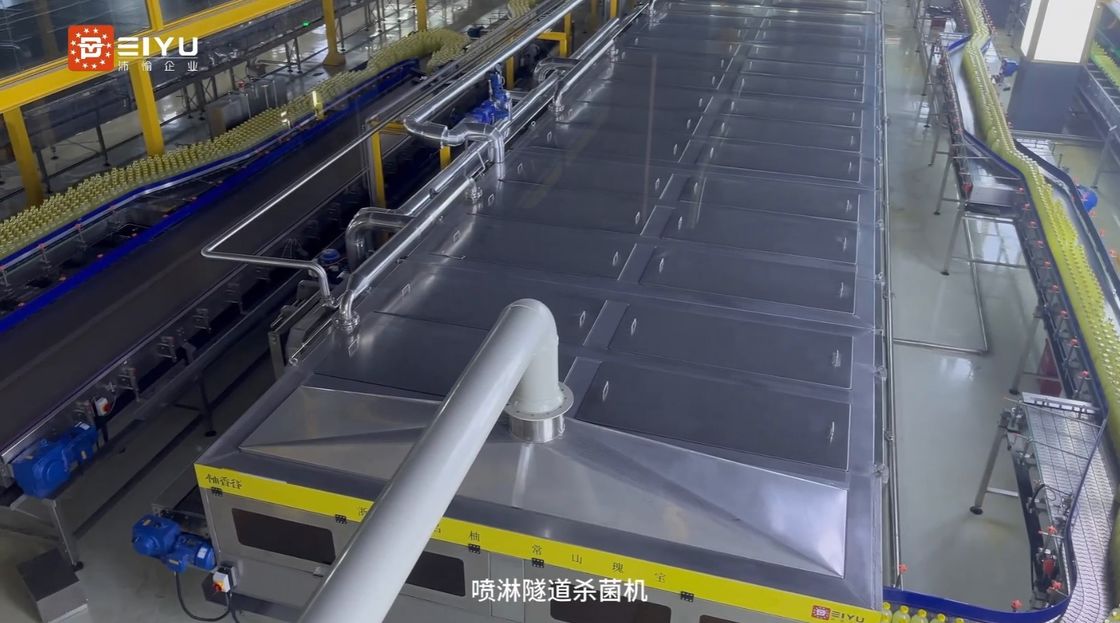

ए। बोतल वार्मर का मुख्य भाग विभाजित है: कोल्ड रिकवरी सेक्शन, हीटिंग ज़ोन 1, हीटिंग ज़ोन 2, और इन्सुलेशन सेक्शन। (वास्तविक ग्राहक आवश्यकताओं के अनुसार डिजाइन और विन्यास)
बी। मुख्य ड्राइव एक रिड्यूसर द्वारा संचालित होता है (गति समायोज्य, गति एक आवृत्ति कनवर्टर द्वारा नियंत्रित होती है), और प्लास्टिक चेन नेटवर्क का परिवहन किया जाता है।
सी। हीटिंग विधि: भाप हीटिंग।
डी। तापमान नियंत्रण: पीआईडी ​​नियंत्रण वायवीय डायाफ्राम विनियमन वाल्व।
ई। उपचार विधि: पेय पदार्थों का मजबूर स्प्रे हीटिंग।
2) उत्पादन क्षमता:
600 मिलीलीटर पीईटी बोतल: 36000 बीपीएच (ग्राहक की वास्तविक उत्पादन क्षमता के अनुसार गणना की जाती है)
3) तापमान और प्रसंस्करण समय सेट करें:
600 मिलीलीटर पीईटी बोतल के लिए (ग्राहक की वास्तविक उत्पादन क्षमता के अनुसार गणना की जाती है)
तापमान सेट करें: 25-30C (समायोज्य)
कुल प्रसंस्करण समय: 5-7 मिनट
4) लागू बोतल प्रकार: व्यास 50-95, ऊंचाई: एच370mm
5) प्रभावी प्रसंस्करण क्षेत्र: 19.61㎡
6) बिजली की खपत: 19.1kw
मुख्य मोटर: 1.1kw
बोतल अंदर और बाहर मोटर: 2*0.75kw=1.5kw
पानी पंप मोटर: 35.5kw=16.5kw
7) पानी और भाप की खपत (ग्राहक की वास्तविक उत्पादन क्षमता के अनुसार गणना की जाती है)
① पानी की शुरुआत की खपत: 6 टन
② पानी का संचालन उपभोग: 90-145kg/H
③ भाप का प्रारंभिक दबाव 0.5MPa है।
④ भाप की खपत 1260kg/h
⑤ संपीड़ित हवा का दबाव 0.5MPa है।
8) आयाम
① (लंबाई * चौड़ाई * ऊंचाई) 14530mm*2395mm*2950mm (वास्तविक उपकरण आकार के अधीन)
② कार्य ऊंचाई (बोतल के अंदर और बाहर): निर्धारित किया जाना है

6. निष्पादित प्लास्टिक बोतल पाश्चराइजेशन मशीन वार्मर पाश्चराइज़र के लिए उद्धरण और डिलीवरी का समय:

(1)। उद्धरण वैधता अवधि: 1 महीना;
(2)। भुगतान विधि: टी/टी, एल/सी।
(3)। ग्राहक कारखाने के परीक्षण के लिए आवश्यक उत्पाद और पैकेजिंग नमूने मुफ्त में प्रदान करते हैं;
(4)। डिलीवरी का समय: ग्राहक जमा और उत्पाद पैकेजिंग नमूनों की प्राप्ति से 60 कार्य दिवस।

7. निष्पादित प्लास्टिक बोतल पाश्चराइजेशन मशीन वार्मर पाश्चराइज़र के लिए गुणवत्ता आश्वासन:
(1)। कंपनी गारंटी देती है कि प्रदान किए गए सामान बिल्कुल नए, अप्रयुक्त हैं, नवीनतम डिजाइन और उपयुक्त सामग्री से बने हैं, और सभी पहलुओं में तकनीकी अनुबंध में निर्दिष्ट गुणवत्ता, विशिष्टताओं और प्रदर्शन को पूरा करते हैं;
(2)। कंपनी गारंटी देती है कि उत्पादन लाइन को ठीक से निर्देशित, स्थापित और डिबग करने के बाद, उपकरण पूरे सिस्टम के संचालन में आने के 15 दिनों के भीतर उत्पाद के विभिन्न तकनीकी प्रदर्शन संकेतकों तक पहुंच जाएगा;
(3)। कंपनी गारंटी देती है कि अनुबंध में निर्दिष्ट गुणवत्ता आश्वासन अवधि के भीतर, यह डिजाइन, प्रक्रिया, निर्माण, स्थापना, डिबगिंग या प्रदान की गई सामग्री और विक्रेता के उपकरण की गुणवत्ता में दोषों के कारण उत्पादन लाइन के दोषों, विफलताओं और क्षति के लिए जिम्मेदार होगा;
(4)। उपकरण गुणवत्ता आश्वासन अवधि उत्पादन लाइन की स्वीकृति के बाद 12 महीने है। यदि गुणवत्ता आश्वासन अवधि के दौरान, यह पाया जाता है कि उपकरण की गुणवत्ता या विशिष्टता अनुबंध प्रावधानों को पूरा नहीं करती है, या यह साबित होता है कि उपकरण दोषपूर्ण है (संभावित दोषों या अयोग्य सामग्रियों के उपयोग सहित, आदि), खरीदार के पास वैधानिक विभाग द्वारा जारी निरीक्षण प्रमाण पत्र के अनुसार उत्पाद गुणवत्ता आश्वासन अवधि के भीतर विक्रेता को सुधार का प्रस्ताव देने का अधिकार है;
(5)। कंपनी प्रदान किए गए उपकरण के यांत्रिक गुणों, उत्पाद की गुणवत्ता और उत्पाद के उपभोग संकेतकों की गारंटी देती है।

8. निष्पादित प्लास्टिक बोतल पाश्चराइजेशन मशीन वार्मर पाश्चराइज़र के लिए उपकरण वारंटी:
(1)। उपकरण स्वीकार किए जाने के बाद, 12 महीने की वारंटी प्रदान की जाती है, और नियंत्रण प्रणाली (मानक हुइचुआन ब्रांड) 24 महीने की वारंटी प्रदान करती है; वारंटी अवधि के दौरान, हमारी कंपनी उपयोगकर्ताओं को मुफ्त स्पेयर पार्ट्स और समय पर और प्रभावी सेवाएं प्रदान करेगी (पहनने वाले हिस्से वारंटी द्वारा कवर नहीं किए जाते हैं);
(2)। यदि उपकरण विफल हो जाता है और साइट पर मरम्मत की आवश्यकता होती है, तो हमारी कंपनी गारंटी देती है कि रखरखाव कर्मी 48 घंटों के भीतर ग्राहक की साइट पर ग्राहक को समय पर दोष को खत्म करने में मदद करने के लिए पहुंचेंगे (अपरिहार्य कारणों को छोड़कर);
(3)। वारंटी अवधि के बाद, हमारी कंपनी उपयोगकर्ताओं को व्यापक श्रेणी की तरजीही तकनीकी सहायता, पर्याप्त स्पेयर पार्ट्स की आपूर्ति और जीवन के लिए अन्य बिक्री के बाद की सेवाएं प्रदान करेगी;

9. निष्पादित प्लास्टिक बोतल पाश्चराइजेशन मशीन वार्मर पाश्चराइज़र के लिए पैकेजिंग और परिवहन:
(1)। पैकेजिंग विधि:
पैकेजिंग नए और मजबूत विशेष पैकेजिंग बक्से या निश्चित फ्रेम का उपयोग करती है, जो लंबी दूरी के परिवहन, नमी-प्रूफ, जंग-प्रूफ, शॉक-प्रूफ के लिए उपयुक्त हैं, भूमि परिवहन, समुद्री परिवहन और समग्र उठाने के लिए उपयुक्त हैं।
(2)। परिवहन विधि: भूमि परिवहन, समुद्री परिवहन।
