बड़े बैरल पीने के पानी की बोतल सिकुड़ पैकर गर्मी सिकुड़ फिल्म पैकेजिंग मशीन

बड़े बैरल पीने के पानी के लिए गर्मी सिकुड़ने फिल्म पैकेजिंग मशीन

आवेदन का दायरा: यह उपकरण मुख्य रूप से पानी, पेय, बीयर, खाद्य और दवा जैसे उद्योगों में कांच की बोतलों/पीईटी की बोतलों/कैनों के औद्योगिक पैकेजिंग के लिए उपयुक्त है।

लागू उत्पादन लाइन क्षमता सीमाः 12,000 से 48,000 बोतलें/घंटे

विभिन्न पैकेजिंग विनिर्देशों के अनुसार क्षमता सीमाः 30 पैकेज से 260 पैकेज प्रति मिनट

मुख्य घटक विन्यासः

1.बड़ी बैरल पीने के पानी के लिए हीट सिकुड़ने वाली फिल्म पैकेजिंग मशीन का परिचय:

The one-piece fully automatic Large barrel drinking water heat shrink film packaging machine is a new type of packaging equipment designed and manufactured based on the characteristics of packaging film shrinking when heated. यह स्वचालित रूप से व्यक्तिगत उत्पादों को व्यवस्थित कर सकता है, उन्हें समूहीकृत कर सकता है, सर्वो के साथ बोतलों को धक्का दे सकता है, सर्वो के साथ फिल्म को लपेट सकता है और अंत में हीटिंग और सिकुड़ने के माध्यम से एक सामूहिक पैकेज बना सकता है,ठंडा करना और आकार देनापैक किए गए उत्पादों को मजबूती से बांधा जाता है, एक नियमित और सुंदर उपस्थिति के साथ, पैकेजिंग लागत को बचाता है।

2.आवेदन परिदृश्य बड़े बैरल पीने के पानी के लिए गर्मी सिकुड़ने वाली फिल्म पैकेजिंग मशीन के लिएः
बड़े बैरल पेयजल गर्मी सिकुड़ने फिल्म पैकेजिंग मशीन व्यापक रूप से पानी उत्पादन लाइन, पेय उत्पादन लाइन, डिब्बाबंद खाद्य उत्पादन लाइन, पालतू भोजन उत्पादन लाइन में प्रयोग किया जाता है,बीयर उत्पादन लाइन, तरल मसाले उत्पादन लाइन आदि

3बड़ी बैरल पीने के पानी के लिए गर्मी सिकुड़ने वाली फिल्म पैकेजिंग मशीन के लिए प्रक्रिया प्रवाहः

ढोना, छँटाई, समूह, फिल्म फीडिंग, फिल्म पिकिंग रॉड पैकिंग, सिकुड़ना, ठंडा करना, तैयार उत्पाद उत्पादन।

4पीने के पानी के लिए बड़ी बैरल हीट सिकुड़ने वाली फिल्म पैकेजिंग मशीन के लिए प्रक्रिया विशेषताओं का वर्णनः
4.1 सरल और सुंदर उपस्थिति, नवीन और अद्वितीय संरचना, आसान रखरखाव।
4.2 वायवीय विस्तार फिल्म रोल, इलेक्ट्रॉनिक प्रेरण फिल्म ले जाने, स्थिर फिल्म फ़ीड, त्वरित और तेज़ फिल्म परिवर्तन का समर्थन करता है.
4.3 सर्वो मोटर नियंत्रण प्रणाली, स्थिर और विश्वसनीय।

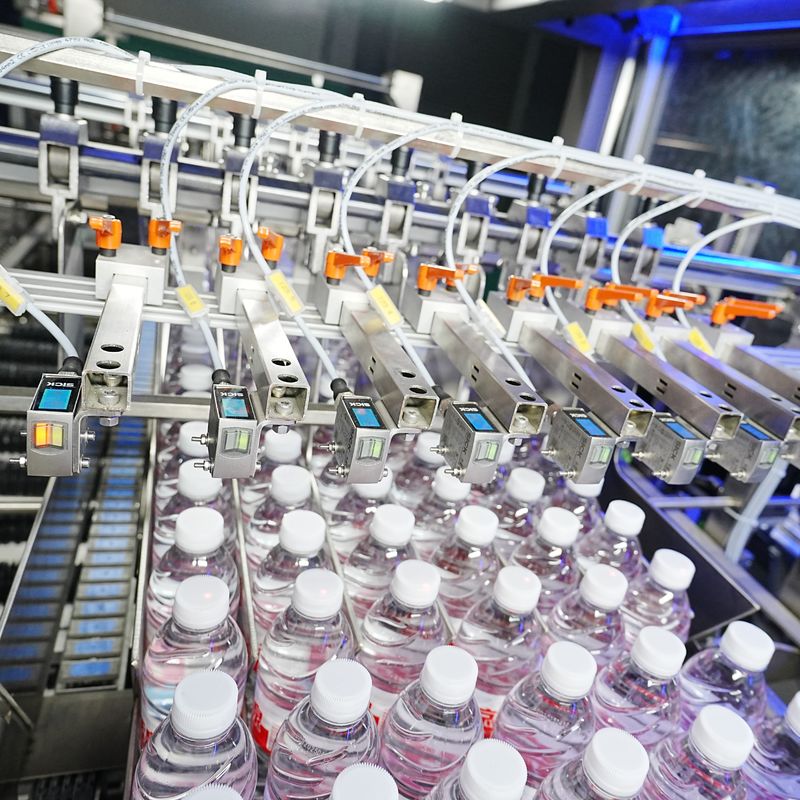

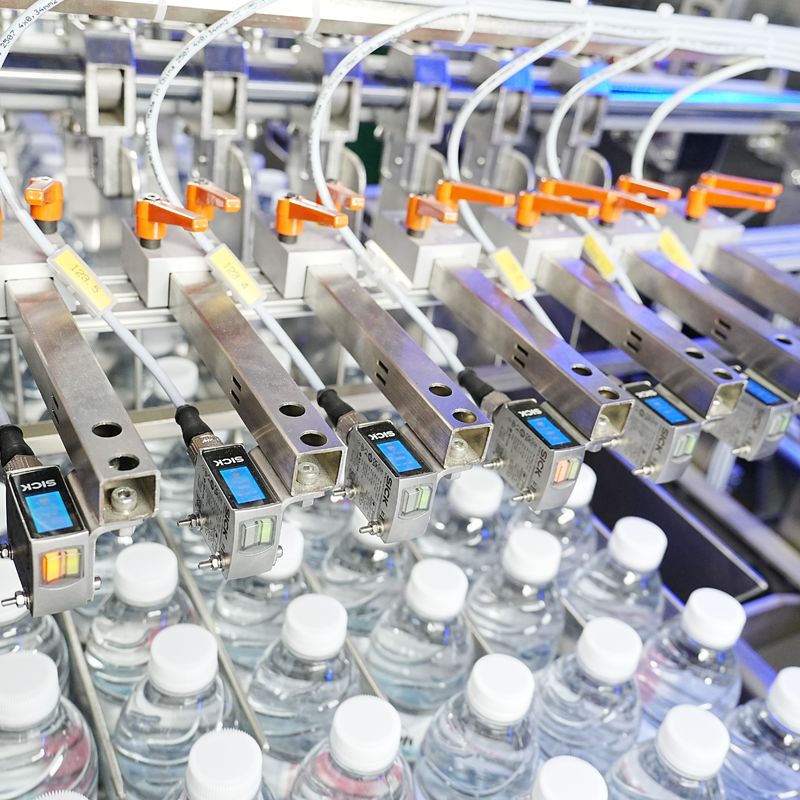

4.4 प्रवेश द्वार में स्टेप गाइड प्लेट के साथ आगे बढ़कर बोतल को खिलाया जाता है, और गतिशील लेन विभाजन तंत्र अल्ट्रासोनिक डिटेक्शन के साथ संयुक्त होता है ताकि वास्तविक समय में बोतल के जाम को प्रभावी ढंग से रोका जा सके।
4.5 लम्बी हुई बोतल भरने वाली कन्वेयर बेल्ट बोतलों को सॉर्ट करने के लिए अनुकूल है, प्रभावी रूप से फिल्म पिकिंग रॉड की संख्या को बढ़ाकर, कन्वेयर चेन की रैखिक गति को कम करती है,और उपकरण की सहिष्णुता में वृद्धि.
4.6 बोतल को अलग करने की व्यवस्था में कैम संरचना के साथ संयुक्त सर्वो को अपनाया गया है और बोतल को अलग करना सटीक और विश्वसनीय है।
4.7 सिकुड़ने वाले कक्ष में सिकुड़ने के प्रभाव को बहुत सुधारने के लिए अद्वितीय परिसंचारी वायु परिवहन प्रौद्योगिकी को अपनाया गया है। उचित संरचना, गर्मी इन्सुलेशन, उच्च तापमान नियंत्रण सटीकता,बेहतर संकुचन पैकेजिंग प्रभाव.
4.8 90% से अधिक विद्युत घटक आयातित उच्च गुणवत्ता वाले, स्थिर और विश्वसनीय ब्रांड हैं।
4.9 पूरी मशीन ऊर्जा-बचत प्रौद्योगिकी डिजाइन को अपनाती है, 30% बिजली की हानि को बचाती है, कम कार्बन और पर्यावरण संरक्षण।
4.10 रंग चिह्न सेंसर स्वचालित रूप से चिह्न को कैप्चर करता है, और सर्वो मोटर रंगीन फिल्म की स्थिति प्राप्त करने और उत्पाद पैकेजिंग ग्रेड में सुधार करने के लिए फिल्म फीडिंग लंबाई और स्थिति को नियंत्रित करता है।

5बड़ी बैरल पीने के पानी के लिए गर्मी सिकुड़ने वाली फिल्म पैकेजिंग मशीन के लिए मुख्य संरचना और कार्यः

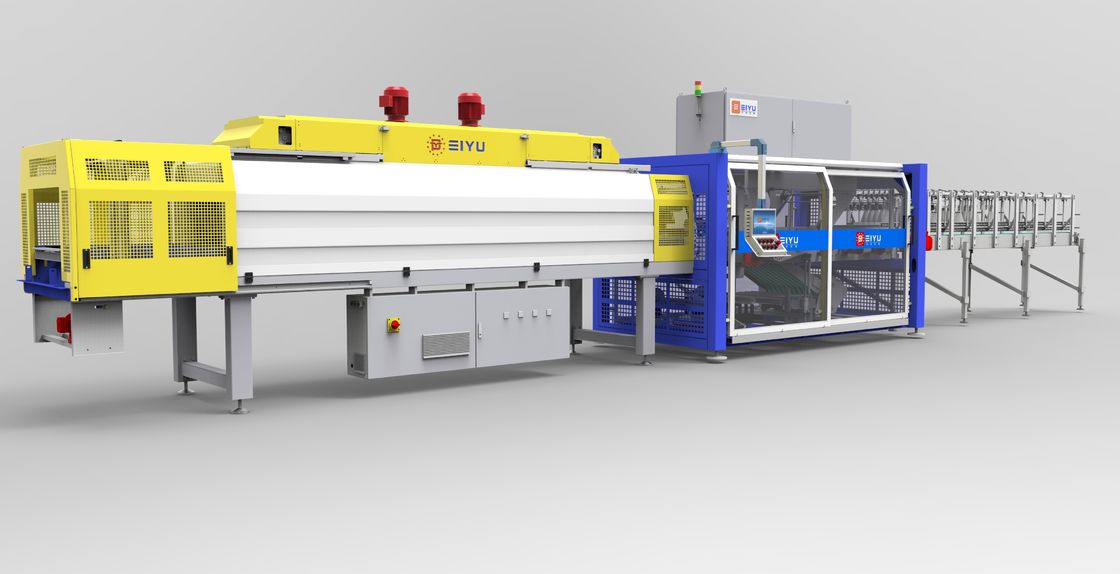

उपकरण के पूरे सेट में बोतल भरने वाली कन्वेयर बेल्ट, पैकेजिंग मशीन, हीट सिकुड़ने वाली मशीन, गैर-संचालित कन्वेयर रोलर और विद्युत नियंत्रण, वायवीय नियंत्रण और अन्य भाग शामिल हैं।
(5.1) पैकेजिंग मशीन
पैकेजिंग मशीन में मुख्य रूप से फ्रेम, बोतल पृथक्करण तंत्र, बोतल धक्का तंत्र, फिल्म प्लेसमेंट तंत्र, फिल्म रैपिंग तंत्र आदि होते हैं।
5.1.1बोतलों को खिलाने की व्यवस्था पीईटी बोतलों को बोतलों को अलग करने की व्यवस्था में ले जाने के लिए जिम्मेदार है, जिसे दो भागों में विभाजित किया गया हैः सामने ले जाने और पीछे ले जाने।
5.1.2 बोतल पृथक्करण तंत्र पैकेजिंग आवश्यकताओं के अनुसार पीईटी बोतलों को सॉर्ट करने के लिए जिम्मेदार है ताकि फिल्म धक्का प्राप्त हो सके।
5.1.3बोतल धक्का देने वाला तंत्र समूहबद्ध पीईटी बोतलों को आगे धकेलने और उन्हें फिल्म से लपेटने के लिए जिम्मेदार है।
5.1.4फिल्म खोलना समूहित पीईटी बोतलों को लपेटने के लिए फिल्म की आपूर्ति के लिए जिम्मेदार है।

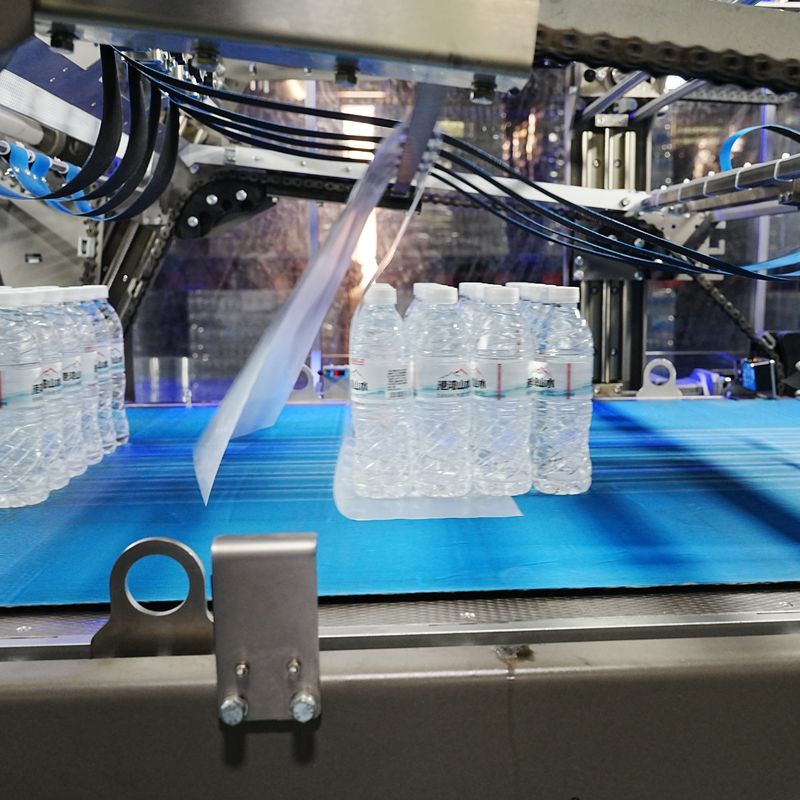

5.1.5फिल्म पैकेजिंगः संकुचन फिल्म की आपूर्ति की लंबाई पैकेज के आकार के अनुसार स्वचालित रूप से सेट की जाती है,और उत्पाद के आगे के आंदोलन के दौरान स्वचालित फिल्म लपेटने को सिंक्रोनस रूप से पूरा किया जाता है.
(5.2) हीट सिकुड़ने वाली मशीन
थर्मल सिकुड़ने वाली मशीन तीन भागों से मिलकर बनती हैः हीटिंग और सिकुड़ना, ठंडा करना और आकार देना और उत्पाद को ले जाना।
5.2.1ताप और संकुचन:
सिकुड़ने वाली मशीन पैकेज को गर्म करती है और सिकुड़ती है, ताकि फिल्म सेट तापमान पर समान रूप से सिकुड़ जाए, पैकेज की सतह पर करीब से चिपके,और वांछित पैकेजिंग उद्देश्य को प्राप्त करने के लिए पैकेज को कसकर लपेटता है.
तापमान नियंत्रक एक अंतर्निहित पीआईडी समारोह के साथ एक डिजिटल डिस्प्ले तापमान नियंत्रक का उपयोग करता है। तापमान सेंसर संवेदनशील और सटीक है और इच्छा पर सेट किया जा सकता है। संचालन के दौरान,गर्मी सिकुड़ भट्ठी गुहा में छह भागों का तापमान थर्मोकपल्स द्वारा पता लगाया जाता है, और हीटिंग ट्यूब की हीटिंग स्थिति स्वचालित रूप से यह सुनिश्चित करने के लिए समायोजित की जाती है कि भट्ठी गुहा में हीटिंग तापमान सेट तापमान सीमा के भीतर स्थिर है।
भट्ठी के हवा के आयतन और दबाव को परिवर्तनीय आवृत्ति विनियमन द्वारा नियंत्रित किया जा सकता है।हीटिंग ट्यूब की गर्मी दो साइड दीवारों से बाहर उड़ाया जाता है और centrifugal प्रशंसक के माध्यम से गर्मी सिकुड़ भट्ठी गुहा के नीचे, और पैक उत्पाद पर कार्य करता है। इस उपकरण में कुल 6 प्रशंसक हैं, जिनमें से प्रत्येक में हमारी कंपनी द्वारा अनुकूलित एक विस्तारित शाफ्ट मोटर और एक विशेष मल्टी-विंग सेंट्रीफ्यूगल इम्पेलर शामिल है।उपकरण की चलती दिशा के अनुसार, हर दो प्रशंसकों एक हीटिंग क्षेत्र और बनाने के क्षेत्र के अनुरूप है।प्रत्येक हीटिंग बनाने के क्षेत्र के प्रशंसक की गति आवृत्ति रूपांतरण द्वारा स्थापित किया जा सकता है बनाने के लिए आवश्यक हवा की मात्रा और हवा के दबाव को प्राप्त करने के लिए.
गर्मी सिकुड़ने की भट्ठी में हवा की मात्रा और हवा के आउटलेट की स्थिति को इच्छा के अनुसार समायोजित किया जा सकता है। the air volume and air outlet position of a certain section of the heating forming zone can be adjusted by mechanically adjusting the inner wall of the furnace cavity and the bottom air volume adjustment plate.
फिल्म पैकेज को एकल और डबल चैनल द्वारा साझा किया जा सकता है। इस मशीन का उपयोग डबल-चैनल फिल्म पैकेज के रूप में किया जाता है, और हीटिंग फर्नेस चैनल के बीच में एक गर्म हवा प्लेट कॉन्फ़िगर की जाती है।गर्मी अधिक समान है जब डबल पैकेज गर्मी सिकुड़ने भट्ठी से गुजरता हैएक ही चैनल के रूप में प्रयोग होने पर हीटिंग फर्नेस चैनल में मध्य गर्म हवा प्लेट को हटाने की आवश्यकता है।
ग्राहक की आवश्यकताओं के अनुसार संबंधित संशोधन करें।
आवश्यक पैकेजिंग तापमान 200°~280° है, हीटिंग समय 30-40 मिनट है, हीटिंग ट्यूब की शक्ति 155Kw है, और हीटिंग भट्ठी का बाहरी दीवार तापमान 30°~50° है।
5.2.2शीतलन और ढालना:
ठंडा और आकार देने से ही पैकेजिंग की सतह पर फिल्म को गर्म करने और सिकुड़ने के बाद तेजी से ठंडा करने के लिए जिम्मेदार होता है, ताकि फिल्म आसानी से संभालने के लिए जल्दी से उच्च-शक्ति की स्थिति में बन जाए।

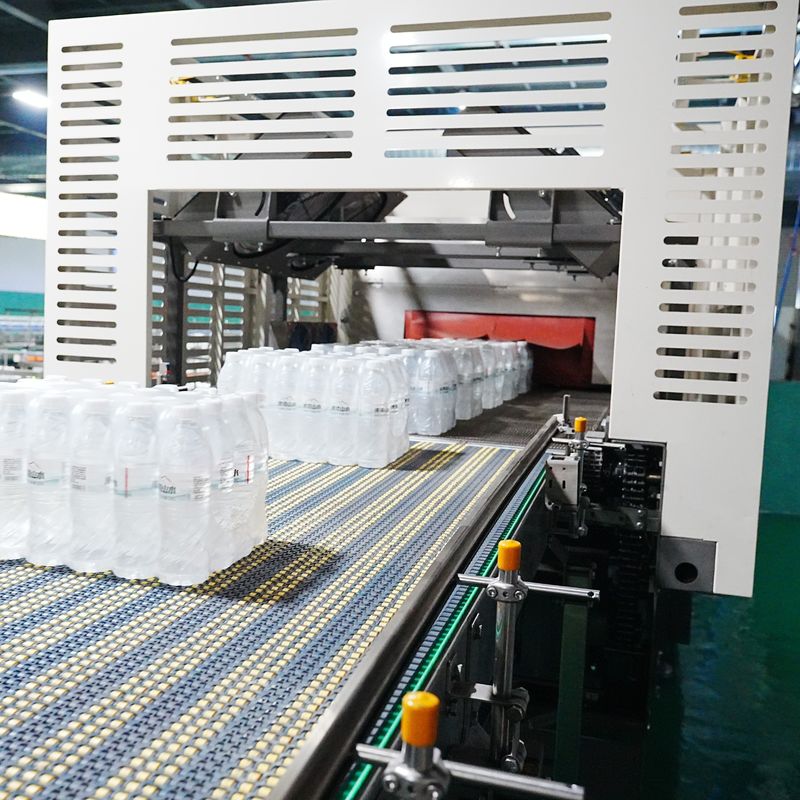

गर्मी सिकुड़ने की भट्ठी के आउटलेट गर्मी अपव्यय प्रशंसकों के 6 सेट से लैस है, और छिद्रित जाल बेल्ट परिवहन के लिए प्रयोग किया जाता है,जो रैपिंग फिल्म को तेजी से ठंडा कर सकता है और एक उच्च शक्ति राज्य बना सकता है.
5.2.3उत्पाद का परिवहन:

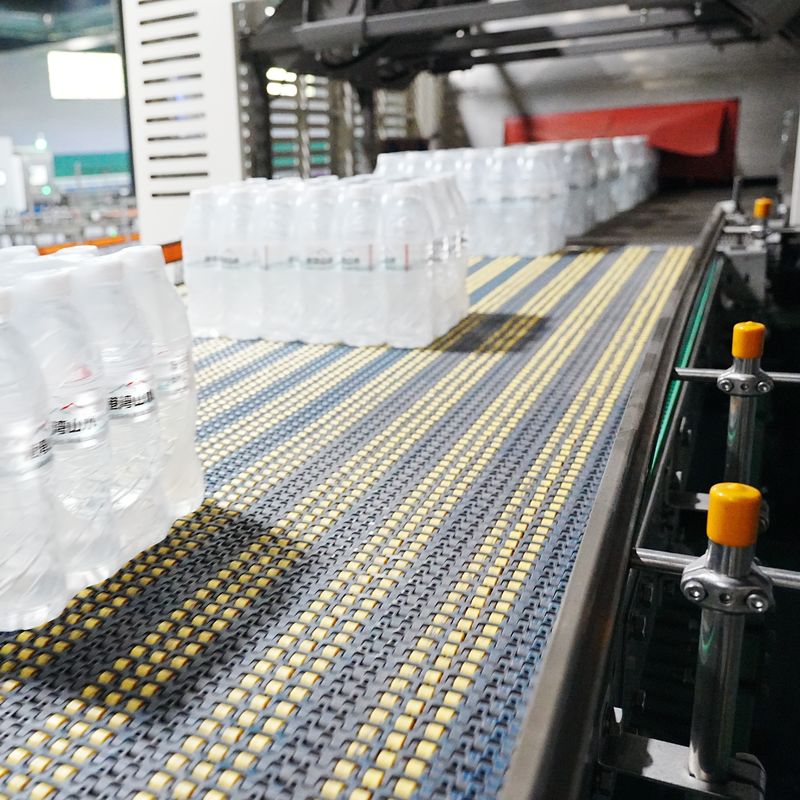

स्टेनलेस स्टील कन्वेयर जाल श्रृंखला एक तंग और समान जाल दूरी, उच्च जाल शक्ति, स्थिर संचरण, और उच्च पहनने प्रतिरोध है; मशीन स्वतंत्र रूप से नियंत्रित किया जा सकता है,और मोटर की गति को फिल्म रैपिंग मशीन की मुख्य मशीन की गति से मेल खाने के लिए आवृत्ति रूपांतरण द्वारा समायोजित किया जा सकता है.
पूरी तरह से पैक की गई वस्तुओं को बिना पावर वाले कन्वेयर रोलर पर ले जाया जाता है; बिना पावर वाले कन्वेयर रोलर अस्थायी भंडारण की भूमिका निभा सकते हैं, जो कर्मियों के लिए ढेर या ले जाने के लिए सुविधाजनक है।

6.तकनीकी मापदंड बड़े बैरल पीने के पानी के लिए गर्मी सिकुड़ने वाली फिल्म पैकेजिंग मशीनः

7.पीयू उपकरण तकनीकी लाभः
Peiyu सिकुड़ने की भट्ठी के दोनों ओर हवा की मात्रा समायोज्य है, सिकुड़ने की भट्ठी के नीचे हवा की मात्रा समायोज्य है,और फिल्म रैपिंग मशीन के सिकुड़ने भट्ठी आउटलेट मानक के रूप में एक 4 मीटर लंबी शीतलन कन्वेयर से सुसज्जित हैसंकुचन के बाद, पैकेजिंग सुंदर दिखती है, पैकेजिंग के दोनों ओर संकुचन छेद बिना स्पष्ट झुर्रियों के गोल या अंडाकार होते हैं, रंगीन फिल्म संरेखित होती है,ऊपरी और निचले विचलन ±5 मिमी हैं, और बाएं और दाएं विचलन ±5 मिमी हैं।

(1) नियंत्रण लाभः
पेई यू ने स्वतंत्र रूप से अंतर्निहित सॉफ्टवेयर विकसित किया है, और पीएलसी, सर्वो मोटर, इन्वर्टर, आदि Huichuan ब्रांड उत्पादों से चुने गए हैं,जो आयातित ब्रांड के विद्युत घटकों की डिलीवरी अवधि से सीमित नहीं हैं. विद्युत कार्यक्रम के अंतर्निहित विकास के माध्यम से, सॉफ्टवेयर संचालन अधिक सुविधाजनक है, और उपकरण चल रहा है जब कार्यक्रम ऑनलाइन समायोजित किया जा सकता है,मापदंडों को खोजने के लिए बिना रुके, जो एकल मशीन और पूरी लाइन की परिचालन दक्षता में सुधार करता है। नियंत्रण प्रणाली दो साल की वारंटी प्रदान करती है।
यदि ग्राहक की अन्य आवश्यकताएं हैं, तो प्रसव की अवधि नियंत्रित होने की शर्त के तहत सामानों को बदला जा सकता है।
(2) यांत्रिक डिजाइन के फायदे:
बोतल को खिला देने वाला कन्वेयर डिब्बों/बोतलों को बोतल को अलग करने के तंत्र तक ले जाने के लिए जिम्मेदार है। कन्वेयर बेल्ट रेजिना 610 श्रृंखला के जाल बेल्ट को अपनाता है।पूरी तरह से संलग्न शीर्ष सतह उत्कृष्ट उत्पाद समर्थन प्रदान कर सकते हैं, बोतल के गिरने से बचता है, और टिकाऊ है; साथ ही, एक छोटी पिच जाल श्रृंखला का उपयोग कन्वेयर अंत में उत्पाद के चिकनी संक्रमण के लिए अधिक अनुकूल है।नियंत्रण और मुख्य मशीन एक दबाव मुक्त परिवहन संबंध बनाते हैं, जो बोतल समूह व्यवस्था के लिए अनुकूल है। स्विंग सिलेंडर बफर घटक बोतल खिला अधिक चिकनी बनाता है। बोतल खिला कन्वेयर दो वर्गों में विभाजित है,आगे का कन्वेयर और पीछे का कन्वेयर, जो प्रभावी रूप से बोतल खिला के दबाव को कम कर सकता है।

बफर घटक छवि

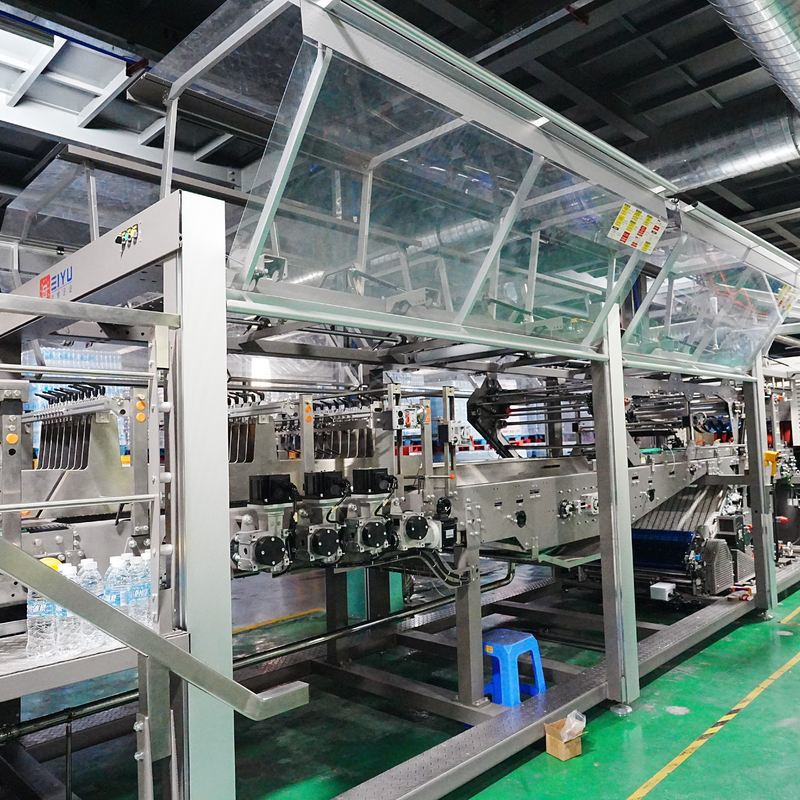

मुख्य मशीन एक पूरी तरह से संलग्न फ्रेम डिजाइन को अपनाता है, पूरे यांत्रिक भाग पूरी तरह से एक सुरक्षा सुरक्षा दरवाजे में रखा जाता है,और ऑपरेटर की सुरक्षा की रक्षा के लिए एक सुरक्षा स्विच से लैस हैयह एक स्वतंत्र विद्युत कैबिनेट से लैस है और एक हीट डिस्पैशन एयर कंडीशनर के साथ आता है।

रैक चित्र

बोतल धक्का देने वाला समूहित डिब्बों/बोतलों को आगे धकेलने और उन्हें फिल्म से लपेटने के लिए जिम्मेदार है।अधिभार क्लच पृथक्करण प्रौद्योगिकी मोटर अधिभार के कारण मशीन को फिर से सिंक्रनाइज़ करने से रोकता है.

बोतल धक्का देने वाला क्लच ओवरलोड चित्र

फिल्म पिकिंग ओवरलोड क्लच चित्र


पीएलसी Huichuan श्रृंखला के उत्पादों को अपनाता है और बोतल को अलग करने, फिल्म आवेदन, फिल्म काटने और फिल्म रैपिंग को नियंत्रित करने के लिए स्वतंत्र सर्वो मोटर्स का उपयोग करता है,बोतल को अलग करने और फिल्म काटने की सटीकता सुनिश्चित करना, जो विभिन्न उत्पादों के पैकेजिंग विनिर्देशों के अनुसार समायोजित किया जा सकता है। फिल्म आवेदन पूर्व-कटिंग विधि को अपनाता है,जो फिल्म आवेदन ऑपरेशन को अधिक स्थिर बनाता है और रंगीन फिल्म पोजिशनिंग पैकेजिंग का एहसास कर सकता है.

सर्वो नियंत्रण बोतल पृथक्करण चित्र

सर्वो कंट्रोल बेल्ट ड्राइव छवि

सर्वो-नियंत्रित फिल्म काटने और चित्रों को खिला

सर्वो नियंत्रण फिल्म चित्र

डबल-रोल वायवीय विस्तार शाफ्ट फिल्म रोलर्स को समर्थन देता है, जिन्हें बारी-बारी से बदला जा सकता है और फिल्म को जल्दी और तेजी से बदल दिया जाता है, ≤ 2 मिनट;यह स्वचालित रूप से बंद हो जाएगा और अलार्म जब प्लास्टिक की फिल्म समाप्त हो जाता है. फिल्म तनाव का पता लगाया जाता है और सर्वो फिल्म खिलाया जाता है, जो समान और सपाट है, और फिल्म काटने का नियंत्रण सटीक है और कटौती साफ है।

फिल्म स्प्लिसिंग घटकों चित्र

सिकुड़ने वाली भट्ठी की मुख्य संरचना की तस्वीरेंः

साइड विंड पैनल समायोजन

फैन आउटलेट हवा दिशा छेद वितरण

पवन गुहा का क्रॉस सेक्शन

ओवन कक्ष हवा के नीचे की ओर पट्टिका समायोज्य छेद प्लेट

8बड़ी बैरल पीने के पानी की बोतल सिकुड़ पैकर हीट सिकुड़ फिल्म पैकेजिंग मशीन के लिए बोली और वितरण समयः

(1) उद्धरण की वैधता अवधिः 1 माह;
(2) भुगतान का तरीका: टी/टी, एल/सी।
(3) ग्राहक कारखाने के परीक्षण के लिए आवश्यक उत्पाद और पैकेजिंग के नमूने निःशुल्क प्रदान करते हैं;
(4) प्रसव का समय: ग्राहक की जमा राशि और उत्पाद पैकेजिंग के नमूने प्राप्त होने के 60 कार्य दिवसों के बाद।

9बड़ी बैरल पीने के पानी की बोतल सिकुड़ पैकर हीट सिकुड़ फिल्म पैकेजिंग मशीन के लिए गुणवत्ता आश्वासनः
(1) कंपनी गारंटी देती है कि प्रदान किए गए सामान बिल्कुल नए, अप्रयुक्त, नवीनतम डिजाइन और उपयुक्त सामग्रियों से बने हैं और गुणवत्ता को पूरा करते हैं,सभी पहलुओं में तकनीकी अनुबंध में विनिर्देश और प्रदर्शन;
(2) कंपनी गारंटी देती है कि उत्पादन लाइन को ठीक से निर्देशित, स्थापित और डिबग करने के बाद,उपकरण पूरे सिस्टम के चालू होने के 15 दिनों के भीतर उत्पाद के विभिन्न तकनीकी प्रदर्शन संकेतकों को प्राप्त करेगा।;
(3) कंपनी गारंटी देती है कि अनुबंध में निर्दिष्ट गुणवत्ता आश्वासन अवधि के भीतर, वह दोषों के लिए जिम्मेदार होगी,डिजाइन में दोषों के कारण उत्पादन लाइन की विफलता और क्षति, प्रक्रिया, निर्माण, स्थापना, डिबगिंग या प्रदान की गई सामग्री और विक्रेता के उपकरणों की गुणवत्ता;
(4) उपकरण की गुणवत्ता आश्वासन अवधि उत्पादन लाइन के स्वीकृति के बाद 12 महीने है।यह पाया जाता है कि उपकरण की गुणवत्ता या विनिर्देश अनुबंध के प्रावधानों को पूरा नहीं करते हैं, या यह साबित होता है कि उपकरण दोषपूर्ण है (संभावित दोषों या अयोग्य सामग्रियों के उपयोग आदि सहित),खरीदार को वैधानिक विभाग द्वारा जारी निरीक्षण प्रमाण पत्र के अनुसार उत्पाद गुणवत्ता आश्वासन अवधि के भीतर विक्रेता को सुधार का प्रस्ताव करने का अधिकार है;
(5) कंपनी प्रदान किए गए उपकरणों के यांत्रिक गुणों, उत्पाद की गुणवत्ता और उत्पाद के खपत संकेतकों की गारंटी देती है।

10. बड़े बैरल पीने के पानी की बोतल सिकुड़ने पैकर गर्मी सिकुड़ने फिल्म पैकेजिंग मशीन के लिए उपकरण वारंटीः
(1) उपकरण को स्वीकार करने के बाद, 12 महीने की वारंटी प्रदान की जाती है, और नियंत्रण प्रणाली (मानक Huichuan ब्रांड) 24 महीने की वारंटी प्रदान करती है; वारंटी अवधि के दौरान,हमारी कंपनी उपयोगकर्ताओं को मुफ्त स्पेयर पार्ट्स और समय पर और प्रभावी सेवाएं प्रदान करेगी (कपड़े वाले भाग वारंटी द्वारा कवर नहीं किए जाते हैं);
(2) यदि उपकरण विफल हो जाता है और उसे साइट पर मरम्मत करने की आवश्यकता होती है,हमारी कंपनी गारंटी देती है कि रखरखाव कर्मियों को समय पर दोष को खत्म करने के लिए ग्राहक की साइट पर 48 घंटे के भीतर जल्दी से मदद करने के लिए ग्राहक की साइट पर भाग जाएगा (फोर्स मेजर को छोड़कर);
(3) वारंटी अवधि के बाद, हमारी कंपनी उपयोगकर्ताओं को जीवन भर के लिए व्यापक वरीयता प्राप्त तकनीकी सहायता, पर्याप्त स्पेयर पार्ट्स की आपूर्ति और अन्य बिक्री के बाद की सेवाएं प्रदान करेगी;

11पैकेजिंग और परिवहन के लिए बड़े बैरल पीने के पानी की बोतल सिकुड़ पैकर गर्मी सिकुड़ फिल्म पैकेजिंग मशीनः
(1) पैकेजिंग विधिः
पैकेजिंग में नए और मज़बूत विशेष पैकेजिंग बक्से या फिक्स्ड फ्रेम का प्रयोग किया जाता है, जो लंबी दूरी के परिवहन के लिए उपयुक्त हैं, नमी-प्रूफ, जंग-प्रूफ, झटके-प्रूफ,भूमि परिवहन के लिए उपयुक्त, समुद्री परिवहन और समग्र भारोत्तोलन।
(2) परिवहन का तरीकाः भूमि परिवहन, समुद्री परिवहन।
