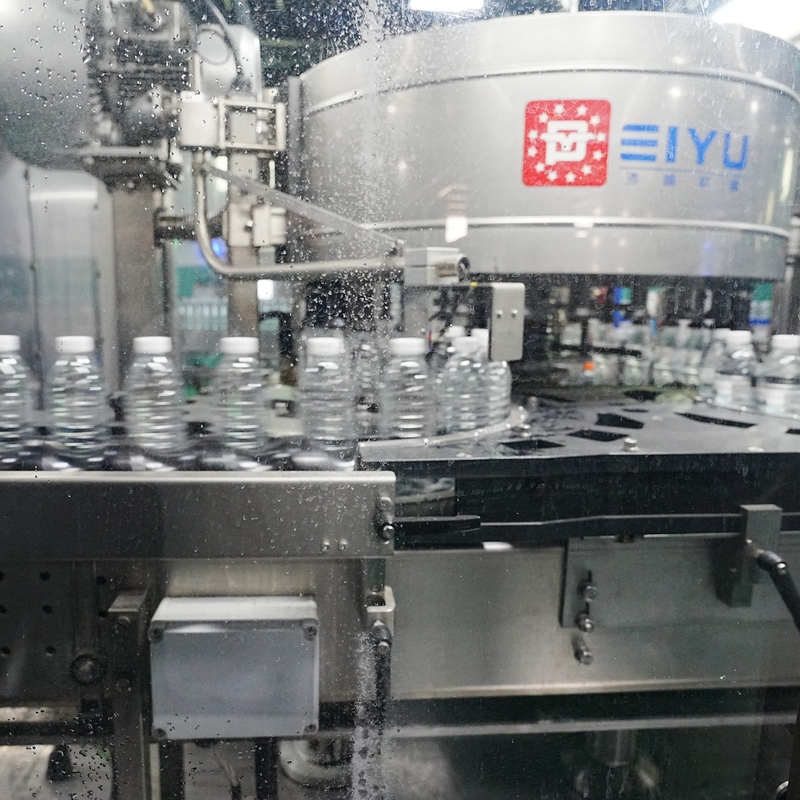

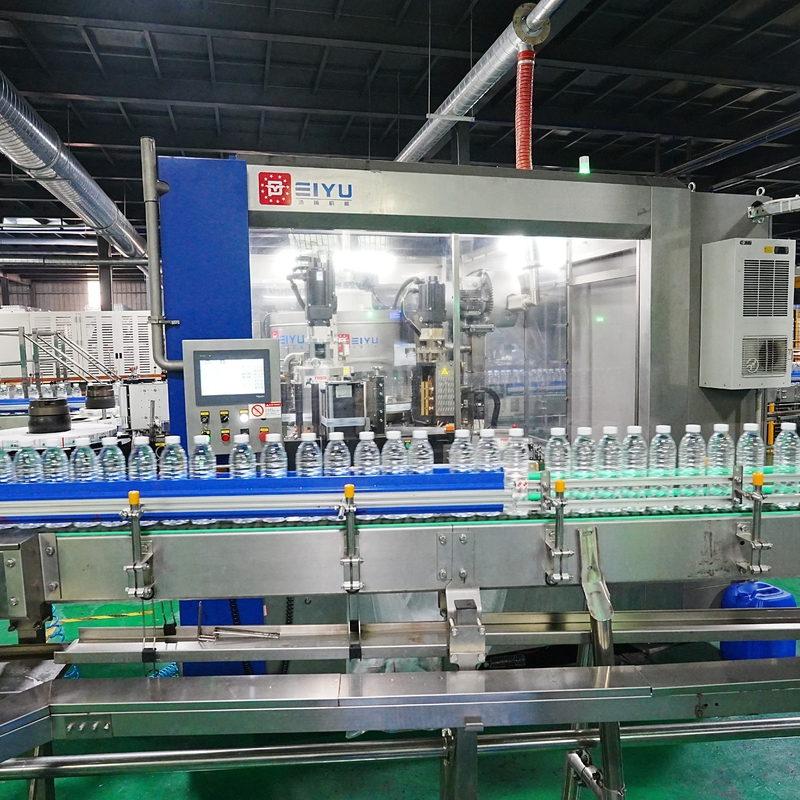

500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर
शंघाई पेयू पैकेजिंग टेक्नोलॉजी कं, लिमिटेड।
लागू बोतल प्रकार: चौकोर बोतलें, चपटी बोतलें, गोल बोतलें।
लागू बोतल सामग्री: PET/PE/PP बोतलें, कांच की बोतलें, धातु की बोतलें
लेबलिंग गति सीमा: 6000BPH-72000BPH
OPP हॉट मेल्ट लेबलर के लिए विभिन्न नाम:
हॉट मेल्ट चिपकने वाला लेबलिंग मशीन
हॉट मेल्ट ग्लू लेबलर
हॉट मेल्ट ग्लू लेबलिंग मशीन
हॉट मेल्ट ग्लू लेबलिंग स्टेशन
लीनियर हॉट मेल्ट ग्लू लेबलिंग मशीन
मॉड्यूलर सेल्फ-एडहेसिव और हॉट मेल्ट ग्लू लेबलर
मॉड्यूलर सेल्फ-एडहेसिव और हॉट मेल्ट ग्लू लेबलिंग मशीन
संयुक्त लेबलिंग मशीन
लेबलर (ब्लोइंग-लेबलिंग-फिलिंग-कैपिंग कॉम्बी-ब्लॉक सीरीज)
BOPP हॉट मेल्ट लेबलिंग मशीन
लीनियर हॉट मेल्ट लेबलिंग
OPP हॉट मेल्ट लेबलिंग मशीन
लीनियर OPP लेबलिंग मशीन
OPP हॉट मेल्ट लेबलर
OPP लेबलिंग मशीन
OPP हॉट ग्लू लेबलिंग मशीन
रोटरी हॉट ग्लू लेबलर
OPP BOPP फिल्म हॉट मेल्ट ग्लू लेबलिंग मशीन
औद्योगिक हॉट ग्लू लेबलिंग मशीन
डिजिटल लेबल मशीन बोतलें
हॉट ग्लू लेबलर
1. 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर के लिए उन्नत डिजाइन संरचना:
1) यह मशीन निरंतर रोल लेबल के चिपकाने के लिए उपयुक्त है। यह स्थानीय ग्लूइंग विधि को अपनाता है, जिसमें कम गोंद की खपत और कम परिचालन लागत होती है।
2) उच्च डिजाइन सटीकता, सख्त प्रसंस्करण आवश्यकताओं और सावधानीपूर्वक असेंबली के कारण, मशीन में अच्छी रनिंग स्थिरता है।
3) रोटरी डिजाइन, कॉम्पैक्ट संरचना, सुंदर आकार और मानकीकृत सामग्री।
4) लेबलिंग स्टेशन मशीन का दिल है। अच्छी तरह से डिज़ाइन किया गया लेबलिंग स्टेशन ट्रेडमार्क के निरंतर तनाव परिवहन को पूरा कर सकता है; ट्रेडमार्क का स्वचालित विचलन सुधार; लेबलिंग गति का आंतरिक मिलान (मशीन क्रांति गति और बोतल रोटेशन गति की समग्र गति); कोई बोतल नहीं, कोई लेबल डिलीवरी फ़ंक्शन नहीं; कोई लेबल नहीं, कोई ग्लूइंग फ़ंक्शन नहीं; बोतल प्रकार बदलने से पहले और बाद में सामान्य लेबलिंग;
5) मुख्य मशीन ऊपरी कैम डिजाइन को अपनाती है, जो बोतल के प्रकार को बदलना आसान है; मशीन हेड वायवीय क्लैंपिंग विधि को अपनाता है, और मुख्य मशीन को समायोजित करना आसान है।
6) स्वचालित नियंत्रण व्यापक रूप से सर्वो सिस्टम, आवृत्ति रूपांतरण प्रणाली, निरंतर तापमान प्रणाली और नियंत्रित किए जाने वाले अन्य बिंदुओं को नियंत्रित करने वाले PLC समग्र नियंत्रण को अपनाता है।
7) सुरक्षा सुरक्षा डिजाइन पूरा हो गया है, और बहु-बिंदु सुरक्षा उपकरण और दोष ध्वनि और प्रकाश अलार्म मानव और मशीन की सुरक्षा सुनिश्चित करते हैं।
8) केंद्रीकृत स्नेहन प्रणाली मशीन के हिलते हुए हिस्सों को चिकनाई देना आसान बनाती है, अधिक सामान्य रूप से चलती है, और मशीन के जीवन की गारंटी देती है। मशीन का रखरखाव और मरम्मत सरल और सुविधाजनक है।
9) विशेष रूप से डिज़ाइन किया गया ट्रेडमार्क सक्शन स्ट्रक्चर यह सुनिश्चित कर सकता है कि ट्रेडमार्क हमेशा सक्शन ब्लॉक पर चूसा जाए।
10) सर्वो मोटर द्वारा संचालित ट्रेडमार्क कर्षण तंत्र, फोटोइलेक्ट्रिक रंग चिह्न का पता लगाने और ट्रेडमार्क काटने की क्षतिपूर्ति संरचना यह सुनिश्चित कर सकती है कि ट्रेडमार्क समय पर, सटीक और साफ-सुथरा कट जाए।
11) सर्वो स्क्रू प्रणोदन तंत्र बोतल को अधिक स्थिर बनाता है और उच्च गति वाली बोतल को अधिक सुचारू रूप से खिलाता है।
12) डबल मटेरियल ट्रे स्ट्रक्चर यह सुनिश्चित करता है कि उपयोगकर्ता के पास फिल्म सामग्री बदलने का न्यूनतम समय हो, जिससे प्रभावी उत्पादन समय लंबा हो और मशीन की उत्पादन क्षमता अधिक हो।
13) विशेष फिल्म सामग्री निरंतर तनाव का पता लगाने और प्रतिक्रिया नियंत्रण प्रणाली यह सुनिश्चित करती है कि साधारण फिल्म सामग्री के लिए उच्च लेबलिंग गुणवत्ता प्राप्त की जा सकती है।
14) स्वचालित लेबल प्राप्त करने वाला तंत्र मशीन को रोके बिना ऑनलाइन लेबल को स्वचालित रूप से प्राप्त कर सकता है ताकि उत्पादन क्षमता में सुधार हो सके।
15) लेबलिंग ड्रम की स्वचालित ग्लूइंग प्रणाली वास्तविक उत्पादन आवश्यकताओं के अनुसार स्वचालित ग्लूइंग प्रणाली के ग्लूइंग समय को समायोजित कर सकती है, लेबलिंग ड्रम की सतह की सफाई में सुधार कर सकती है, लेबल ट्रांसफर की स्थिरता में सुधार कर सकती है और समग्र लेबलिंग को अधिक स्थिर बना सकती है।
2. 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर के लिए हॉट मेल्ट चिपकने वाली लेबलिंग मशीन का अवलोकन:
अवलोकन: लेबलिंग मशीन पोस्ट-पैकेजिंग लाइन में एक महत्वपूर्ण और प्रमुख उपकरण है। खूबसूरती से डिज़ाइन किया गया ट्रेडमार्क मशीन से गुजरता है ताकि एक ही बोतल की पैकेजिंग पूरी हो सके। हॉट मेल्ट चिपकने वाली लेबलिंग मशीन हाल के वर्षों में विकसित एक उन्नत मॉडल है। इसमें उच्च डिजाइन सटीकता, रोटरी डिजाइन, कॉम्पैक्ट संरचना, सुंदर आकार, सख्त प्रसंस्करण आवश्यकताएं, सावधानीपूर्वक असेंबली, अच्छी उच्च गति संचालन स्थिरता, कम गोंद की खपत और कम बोतल और ट्रेडमार्क संचालन लागत के फायदे हैं।
3. 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर के लिए उपकरण सिद्धांत और मुख्य कार्य:
Peiyu SPCTTB श्रृंखला लेबलिंग मशीन विभिन्न ग्राहक आवश्यकताओं के अनुसार ट्रेडमार्क और गति आवश्यकताओं की विभिन्न विशिष्टताओं के लिए उपयुक्त हैं, और उत्पादन गति को स्टीप्लेस रूप से समायोजित किया जा सकता है।
ग्राहक के बोतल प्रकार की वास्तविक आवश्यकताओं के अनुसार, लेबलिंग ड्रम लेबल फीडिंग लाइन की गति और बोतल के बाहरी व्यास की समग्र लाइन की गति (बड़े टर्नटेबल क्रांति लाइन की गति और बोतल रोटेशन लाइन की गति का वेक्टर योग) उच्च, मध्यम और निम्न गति, बड़े, छोटे और बोतलों के बीच पूरी तरह से समान हैं, ताकि लेबलिंग प्रभाव सुनिश्चित हो सके।
लेबल फीडिंग सर्वो मोटर कम गति पर बिना बोतल के बिना लेबल फीडिंग और बिना बोतल के बिना गोंद लगाने का कार्य प्राप्त कर सकता है। जब उत्पादन लाइन यह सुनिश्चित करती है कि बोतल मशीन में रुक-रुक कर प्रवेश करती है, तो लेबल स्टेशन लेबल फीडिंग और बिना लेबल फीडिंग के बीच सुचारू रूप से स्विच कर सकता है, और लेबल काटने की सटीकता सामान्य है।
यदि मशीन के संचालन के दौरान कोई असामान्य स्थिति आती है, तो स्वचालित नियंत्रण प्रणाली स्वचालित रूप से अलार्म करेगी, स्वचालित रूप से धीमी हो जाएगी और रुक जाएगी या तुरंत रुक जाएगी। आपात स्थिति में, आपातकालीन स्टॉप बटन दबाकर मशीन को मैन्युअल रूप से रोका जा सकता है।
4. 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर के लिए उपकरण संरचना:

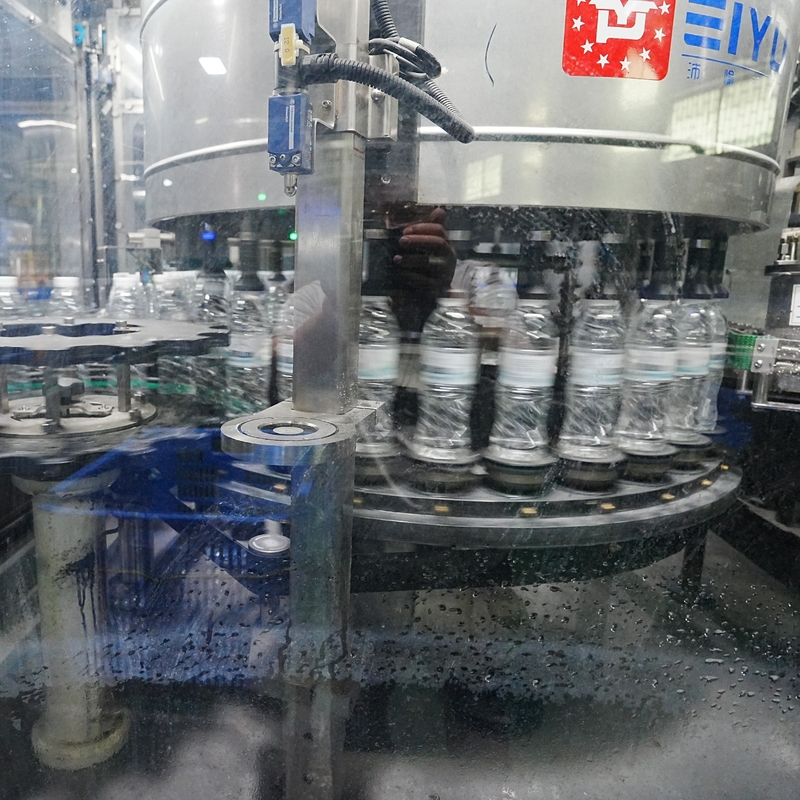

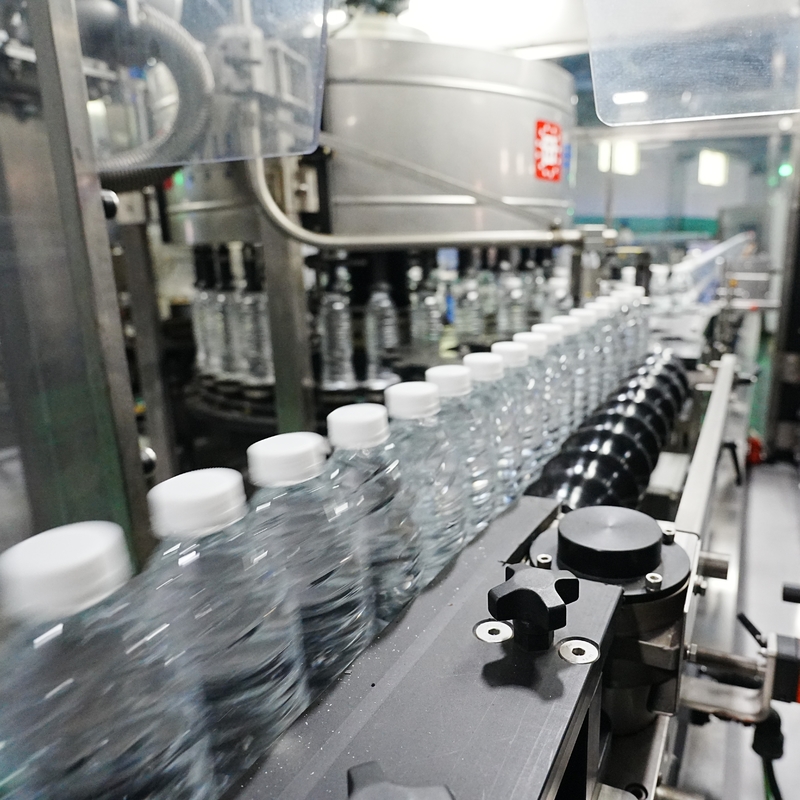

1) बोतल परिवहन भाग, जिसमें परिवहन श्रृंखला, सर्वो सर्पिल कन्वेयर, बोतल इनलेट डायल, बड़ा टर्नटेबल, बोतल आउटलेट डायल, सर्वो बोतल ड्रैग शामिल हैं। मुख्य सर्वो मोटर बड़े टर्नटेबल को चलाती है, और बड़ा टर्नटेबल अन्य घुमावों को चलाता है।

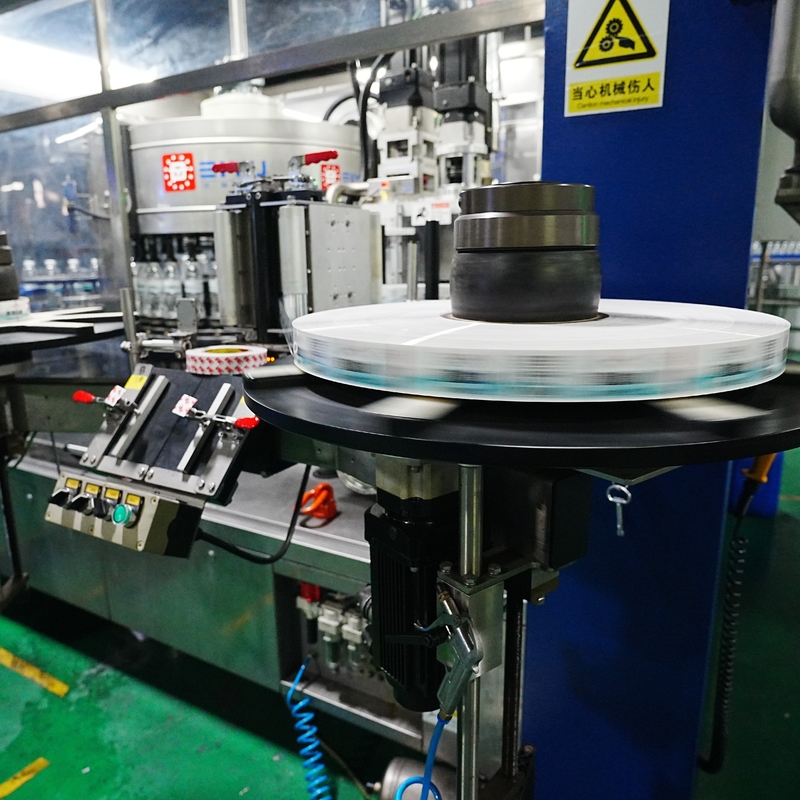

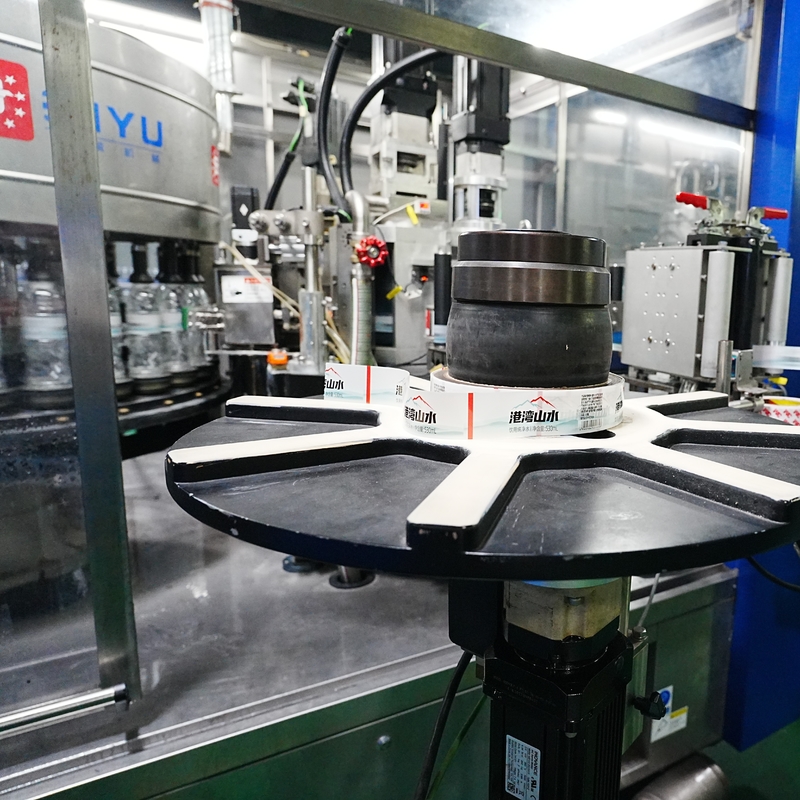

2) लेबल परिवहन भाग, अर्थात् लेबल स्टेशन, में 2 लेबल ट्रे, निरंतर तनाव नियंत्रण और निष्पादन भाग, सर्वो लेबल ट्रांसफर और सर्वो लेबल ग्लूइंग भाग (सर्वो लेबल कटिंग ड्रम, सर्वो लेबलिंग ड्रम। सर्वो ग्लूइंग भाग में गोंद पंप, सर्वो ग्लूइंग और गोंद परिसंचरण प्रणाली शामिल हैं), लेबल सर्वो सटीक लेबल डिलीवरी, स्वचालित लेबल कनेक्शन, लेबलिंग ड्रम स्वचालित गोंद पोंछने की प्रणाली, स्वचालित लेबल कनेक्शन तंत्र
3) पूरी मशीन मोटर में शामिल हैं: मुख्य सर्वो मोटर, सर्वो सर्पिल कन्वेयर मोटर, ऊंचाई समायोजन मोटर, वैक्यूम पंप, सर्वो ग्लूइंग मोटर, सर्वो लेबल कटिंग मोटर, गोंद पंप, लेबल डिलीवरी सर्वो मोटर, बोतल रोटेशन सर्वो मोटर, सर्वो ट्रे मोटर।
5. 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर के लिए मुख्य घटक विन्यास:
| नाम | ब्रांड |
| रंग चिह्न सेंसर | SICK, जर्मनी |
| वेब गाइड नियंत्रक | Leimer, जर्मनी |
| वैक्यूम पंप | Reitz, चीन |
| फोटोइलेक्ट्रिक सेंसर | SICK, जर्मनी |
| PLC | Inovance, चीन |
| सर्वो | Inovance, चीन |
| इन्वर्टर | Inovance, चीन |
| टच स्क्रीन | SCHNEIDER, फ्रांस |
| कम वोल्टेज विद्युत उपकरण | SCHNEIDER, फ्रांस |
| तनाव प्रणाली | Tianyu Hengchuang, चीन |
| मोटर रिड्यूसर | EVERGEAR/SEW, चीन/जर्मनी |
| वायवीय घटक | SMC/FESTO, जापान/जर्मनी |
6. 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर के लिए मुख्य तकनीकी पैरामीटर:
| मशीन मॉडल | SPCTTB.RH9628F पूरी तरह से स्वचालित हॉट मेल्ट चिपकने वाला रिंग लेबलिंग मशीन |
| बोतल ट्रे की संख्या | 28 |
| लेबलिंग स्टेशनों की संख्या | 1 |
| ग्लूइंग विधि | रोल कोटिंग |
| डिजाइन पैरामीटर | 9628F |
| लेबलिंग विधि | रोल लेबल |
| लेबल मोटाई | 0.04～0.05mm |
| नाममात्र उत्पादन क्षमता | 53000 बोतलें/घंटा (गोल बोतलें, व्यास ≤70mm) |
| पावर | 50kw |
| संपीड़ित हवा का दबाव | 0.6～0.7Mpa |
| वायु खपत | 450L/मिनट |
| हॉट मेल्ट चिपकने वाला खपत | 14.5-16mg/बोतल (555ml बोतल उत्पाद को उदाहरण के रूप में लेना) |
| उपयुक्त बोतल प्रकार | Φ55～70, H=150～320 |
| समग्र आयाम (लंबाई*चौड़ाई*ऊंचाई) | 3300*3600*2500 (मिमी) |
| वजन लगभग | 5500kg |
7. के लिए उद्धरण और डिलीवरी का समय 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर:
(1)। उद्धरण वैधता अवधि: 1 महीना;
(2)। भुगतान विधि: टी/टी, एल/सी।
(3)। ग्राहक कारखाने के परीक्षण के लिए आवश्यक उत्पाद और पैकेजिंग के नमूने मुफ्त में प्रदान करते हैं;
(4)। डिलीवरी का समय: ग्राहक जमा और उत्पाद पैकेजिंग नमूनों की प्राप्ति से 60 कार्य दिवस।
8. गुणवत्ता आश्वासन के लिए 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर:
(1)। कंपनी गारंटी देती है कि प्रदान किए गए सामान बिल्कुल नए, अप्रयुक्त हैं, नवीनतम डिजाइन से बने हैं और उपयुक्त सामग्री के हैं, और सभी पहलुओं में तकनीकी अनुबंध में निर्दिष्ट गुणवत्ता, विशिष्टताओं और प्रदर्शन को पूरा करते हैं;
(2)। कंपनी गारंटी देती है कि उत्पादन लाइन को ठीक से निर्देशित, स्थापित और डिबग करने के बाद, उपकरण पूरे सिस्टम के संचालन में आने के 15 दिनों के भीतर उत्पाद के विभिन्न तकनीकी प्रदर्शन संकेतकों तक पहुंच जाएगा;
(3)। कंपनी गारंटी देती है कि अनुबंध में निर्दिष्ट गुणवत्ता आश्वासन अवधि के भीतर, यह डिजाइन, प्रक्रिया, निर्माण, स्थापना, डिबगिंग या प्रदान की गई सामग्री और विक्रेता के उपकरण की गुणवत्ता में दोषों के कारण उत्पादन लाइन के दोषों, विफलताओं और नुकसान के लिए जिम्मेदार होगी;
(4)। उपकरण गुणवत्ता आश्वासन अवधि उत्पादन लाइन की स्वीकृति के बाद 12 महीने है। यदि गुणवत्ता आश्वासन अवधि के दौरान, यह पाया जाता है कि उपकरण की गुणवत्ता या विशिष्टता अनुबंध प्रावधानों को पूरा नहीं करती है, या यह साबित होता है कि उपकरण दोषपूर्ण है (संभावित दोषों या अयोग्य सामग्रियों के उपयोग सहित, आदि), तो खरीदार के पास वैधानिक विभाग द्वारा जारी निरीक्षण प्रमाण पत्र के अनुसार उत्पाद गुणवत्ता आश्वासन अवधि के भीतर विक्रेता को सुधार का प्रस्ताव देने का अधिकार है;
(5)। कंपनी प्रदान किए गए उपकरण के यांत्रिक गुणों, उत्पाद की गुणवत्ता और उत्पाद के खपत संकेतकों की गारंटी देती है।
9. के लिए उपकरण वारंटी 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर:
(1)। उपकरण स्वीकार किए जाने के बाद, 12 महीने की वारंटी प्रदान की जाती है, और नियंत्रण प्रणाली (मानक Huichuan ब्रांड) 24 महीने की वारंटी प्रदान करती है; वारंटी अवधि के दौरान, हमारी कंपनी उपयोगकर्ताओं को मुफ्त स्पेयर पार्ट्स और समय पर और प्रभावी सेवाएं प्रदान करेगी (पहनने वाले भागों को वारंटी द्वारा कवर नहीं किया जाता है);
(2)। यदि उपकरण विफल हो जाता है और साइट पर मरम्मत की जानी चाहिए, तो हमारी कंपनी गारंटी देती है कि रखरखाव कर्मी 48 घंटों के भीतर ग्राहक की साइट पर ग्राहक को समय पर दोष को खत्म करने में मदद करने के लिए पहुंचेंगे (अपरिहार्य कारणों को छोड़कर);
(3)। वारंटी अवधि के बाद, हमारी कंपनी उपयोगकर्ताओं को जीवन के लिए व्यापक तरजीही तकनीकी सहायता, पर्याप्त स्पेयर पार्ट्स की आपूर्ति और अन्य बिक्री के बाद की सेवाएं प्रदान करेगी;
10. के लिए पैकेजिंग और परिवहन 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर:
(1)। पैकेजिंग विधि:
पैकेजिंग नए और मजबूत विशेष पैकेजिंग बक्से या निश्चित फ्रेम का उपयोग करती है, जो लंबी दूरी के परिवहन, नमी-प्रूफ, जंग-प्रूफ, शॉक-प्रूफ के लिए उपयुक्त हैं, भूमि परिवहन, समुद्री परिवहन और समग्र उठाने के लिए उपयुक्त हैं।
(2)। परिवहन विधि: भूमि परिवहन, समुद्री परिवहन।
11. के लिए उपकरण योजना 500ml PET बोतलबंद पानी उत्पादन लाइन के लिए 60000BPH हाई स्पीड OPP हॉट मेल्ट लेबलर:
