पूरी तरह से स्वचालित लेबल स्लीविंग मशीन लेबलर 28000 बीपीएच पेय एसेप्टिक लाइन के लिए
उत्पाद विवरण
लागू बोतल प्रकार:चौकोर बोतलें, चपटी बोतलें, गोल बोतलें
लागू बोतल सामग्री:पीईटी/पीई/पीपी बोतलें, कांच की बोतलें, धातु की बोतलें, डिब्बे
लेबलिंग गति सीमा:9000BPH-72000BPH
यह स्लीव लेबलर व्यापक रूप से जल उत्पादन लाइनों, पेय उत्पादन लाइनों, डिब्बाबंद खाद्य उत्पादन लाइनों, पालतू भोजन उत्पादन लाइनों, बीयर उत्पादन लाइनों और तरल मसाला उत्पादन लाइनों में उपयोग किया जाता है।
वैकल्पिक नाम
सिकुड़ते स्लीव लेबलिंग, स्लीव लेबलर, डबल हेड स्लीव लेबलिंग मशीन, सिंगल हेड स्लीव लेबलिंग मशीन, कैन स्लीव लेबलिंग मशीन, लेबलर, स्वचालित स्लीविंग मशीन, बोतल स्लीव मशीन, स्वचालित स्लीव लेबलिंग मशीन, बीयर कैन श्रिंक स्लीव एप्लीकेटर, श्रिंक स्लीव लेबलिंग मशीन, लेबल स्लीविंग मशीन, श्रिंक स्लीवर, श्रिंक लेबलिंग मशीन, स्लीविंग लेबलर, श्रिंक स्लीव लेबल लेबलिंग मशीन
मुख्य घटक
| घटक |
ब्रांड |
| पीएलसी |
इनोवेंस, चीन |
| सर्वो मोटर और नियंत्रण प्रणाली |
इनोवेंस, चीन |
| इन्वर्टर |
इनोवेंस, चीन |
| निकटता इलेक्ट्रॉनिक स्विच |
SICK/Keyence या समकक्ष ब्रांड |
| टच स्क्रीन |
एचएमआई या समकक्ष ब्रांड |
| एयर स्विच |
समकक्ष ब्रांड |
| मोटर रक्षक |
समकक्ष ब्रांड |
| संपर्ककर्ता |
समकक्ष ब्रांड |
| बटन |
समकक्ष ब्रांड |
| मध्यवर्ती रिले |
समकक्ष ब्रांड |
| चरण हानि रक्षक |
समकक्ष ब्रांड |
| टर्मिनल |
फीनिक्स |
| साधारण रिड्यूसर |
हेंगची/घरेलू सटीक रिड्यूसर |
| वायवीय घटक |
एसएमसी |
मुख्य तकनीकी पैरामीटर
| पैरामीटर |
विशिष्टता |
| मॉडल |
SPCTB.C1C100 |
| उत्पादन क्षमता |
970 बोतलें/मिनट (ऊंचाई ≤100 मिमी) |
| लेबलिंग की योग्य दर |
≥99.9% |
| बोतल का व्यास |
50 मिमी ~ 95 मिमी (विशेष आकार को अलग से डिज़ाइन किया जा सकता है) |
| बोतल की ऊंचाई |
75 मिमी -280 मिमी (विशेष ऊंचाई को अलग से डिज़ाइन किया जा सकता है) |
| पैकेजिंग ऊर्ध्वाधरता |
≤0.25° (विशेष बोतल प्रकार को अलग से डिज़ाइन किया जा सकता है) |
| लागू लेबल |
पीवीसी, पीईटी, ओपीएस |
| लेबल की लंबाई |
45 मिमी ~ 240 मिमी |
| लेबल की मोटाई |
0.045 मिमी ~ 0.06 मिमी |
| लेबल सामग्री |
पीवीसी, पीईटी, ओपीएस |
| लेबल पारदर्शी रिक्ति |
≥5 मिमी |
| लेबल पेपर कोर आंतरिक व्यास |
≥5" (127 मिमी) |
| लेबल बाहरी व्यास |
≤500 मिमी |
| वोल्टेज |
AC380V, 50/60HZ, 3 चरण |
| लेबलिंग मशीन पावर |
26KW |
| सिकुड़ते भट्टी की शक्ति |
1.6KW |
| भाप स्रोत दबाव |
0.2-0.4MPa |
| भाप की खपत |
70 किग्रा/घंटा - 110 किग्रा/घंटा |
| आयाम मुख्य इकाई |
4000x2100x2750 (लंबाई x चौड़ाई x ऊंचाई) |
उपकरण अवलोकन
पेयू हाई-स्पीड हॉब स्लीव लेबलिंग मशीन: हॉब स्लीव लेबलिंग मशीन + क्षैतिज स्वचालित फीडिंग स्टेशन सिस्टम (सबसे उन्नत स्लीव लेबलिंग तकनीक, जीरो बूर हॉब कटिंग लेबल स्लीव लेबलिंग मशीन)
दुनिया की सबसे उन्नत तकनीक वाली स्लीव लेबलिंग मशीनों में से एक के रूप में, पेयू हाई-स्पीड हॉब स्लीव लेबलिंग मशीन को केवल एक इकाई की आवश्यकता होती है और यह प्रति घंटे 58,000 कंटेनरों तक पैकेज कर सकती है।
पारंपरिक मशीनों की तुलना में, कटर डिस्क कटिंग द्वारा उत्पन्न लेबल बर्र्स को लेबलिंग प्रक्रिया और डिजाइन सिद्धांतों से हटा दिया जाता है। पेयू हाई-स्पीड हॉब स्लीव लेबलिंग मशीन एक कटर डिस्क-मुक्त डिजाइन को अपनाती है, और लेबल को एक अद्वितीय ड्राइव नियंत्रण और ब्रश-डाउन तंत्र की निरंतर गति के साथ अलग करती है, बजाय एक बीट-प्रकार के तरीके से रुक-रुक कर संचालन के, जिससे उच्च गति वाली स्लीव लेबलिंग पैकेजिंग प्राप्त होती है।
स्लीव लेबल पर माइक्रो-छिद्रों को छेदने के लिए एक रोटरी परफोरेशन टूल का उपयोग करना, शून्य बर्र्स उत्पन्न होते हैं, और स्लीव लेबल बिना बीट विराम के लगातार काम करता है।

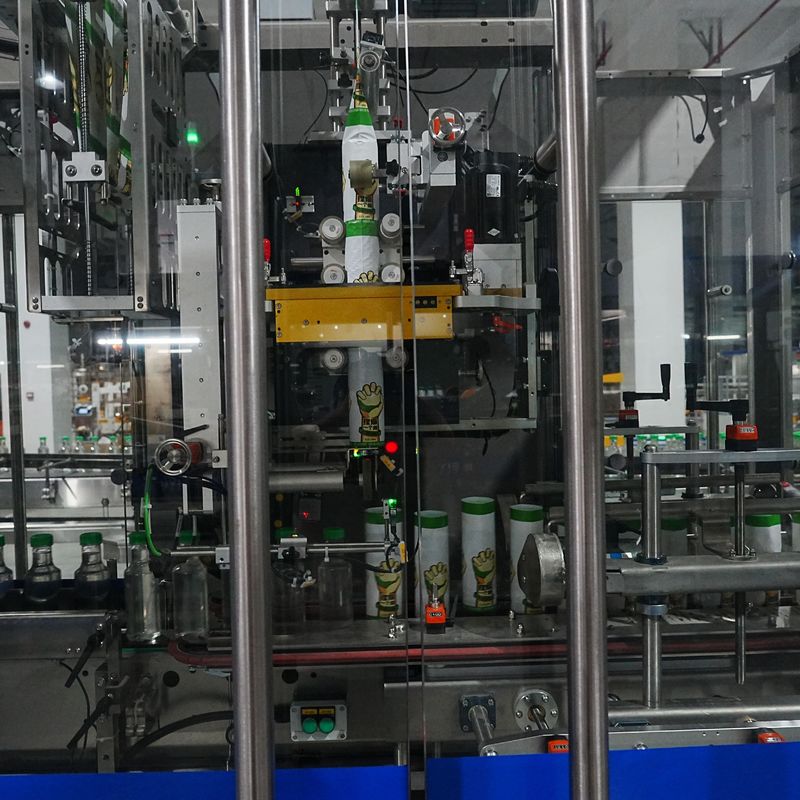

हाई-स्पीड रोलर लेबलिंग मशीन संरचना
- क्षैतिज स्वचालित फीडिंग स्टेशन (लेबल के 8 रोल स्टोर कर सकता है, बदलाव की आवृत्ति कम करें और उत्पादन दक्षता में सुधार करें)
- टच स्क्रीन
- फर्श पर खड़ा पारदर्शी फ्रेम (लेबलिंग मशीन की परिचालन स्थिति को नेत्रहीन रूप से देखें)
- बोतल पृथक्करण पेंच (मॉड्यूलर डिज़ाइन सिंगल स्क्रू, डबल स्क्रू, सिंगल-साइड डबल स्क्रू, डबल-साइड डबल स्क्रू संयोजन का एहसास कर सकता है)
- मुख्य मशीन कन्वेयर
- लेबलिंग मशीन हेड
- लेबल ब्रशिंग तंत्र
- रोलर लेबल पंचिंग असेंबली
- भाप सिकुड़ती भट्टी (मॉड्यूलर डिज़ाइन 3-चरण, 4-चरण, 5-चरण संयोजन)

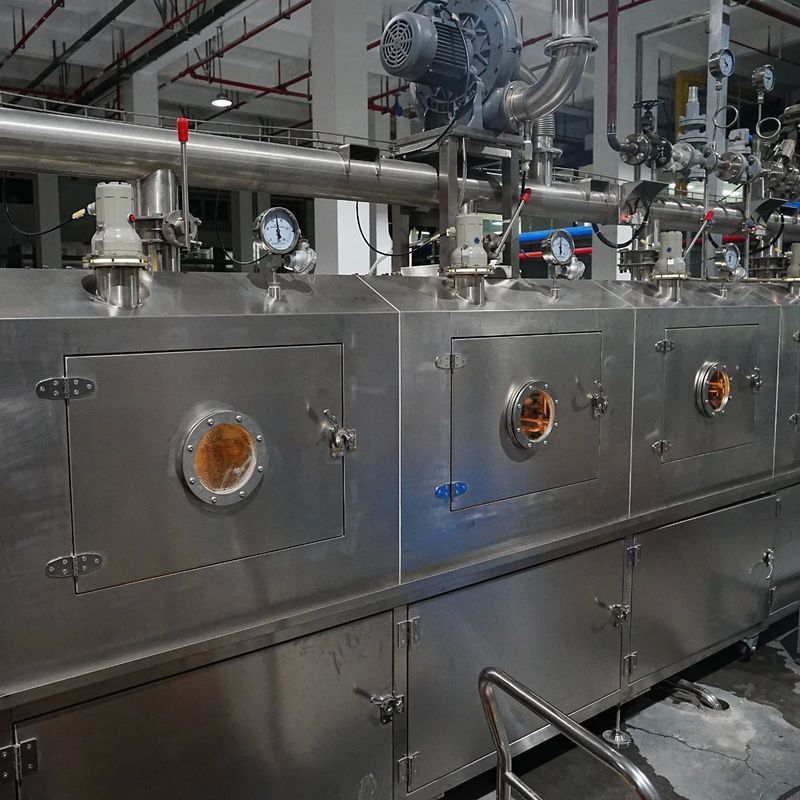

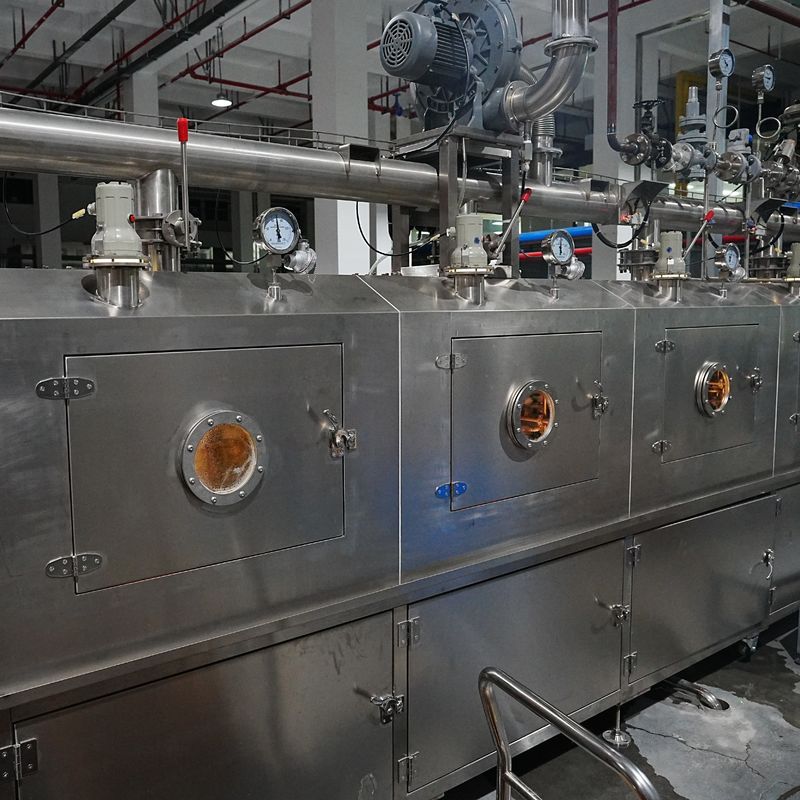

भाप सिकुड़ती ओवन
भाप भट्टी के मुख्य सहायक उपकरण:
फिल्टर, दबाव गेज, दबाव कम करने वाला वाल्व, कोण सीट वाल्व, मैनुअल बॉल वाल्व, भाप जाल, आनुपातिक वाल्व (चार खंड और ऊपर)
भाप भट्टी की मुख्य विशेषताएं:

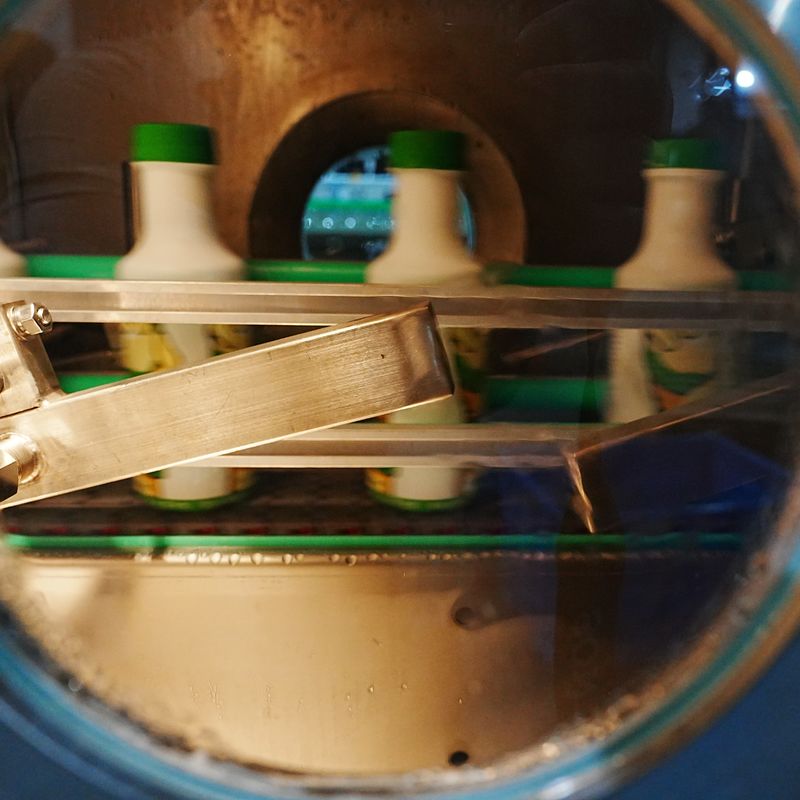

1. सिकुड़ती भट्टी को लेबल की सिकुड़न विशेषताओं के अनुसार विशिष्ट रूप से डिज़ाइन किया गया है। नोजल की ऊंचाई, चौड़ाई और संकीर्णता को समायोजित किया जा सकता है। परिप्रेक्ष्य विंडो पूरी सिकुड़न प्रक्रिया का निरीक्षण कर सकती है। सिकुड़ती भट्टी को 3/4/5 तापमान क्षेत्रों में विभाजित किया गया है। सर्वोत्तम सिकुड़न प्रभाव प्राप्त करने के लिए प्रत्येक क्षेत्र के तापमान को सिकुड़न आवश्यकताओं के अनुसार समायोजित किया जाता है।
2. अद्वितीय इनलेट और आउटलेट डिज़ाइन भाप को संघनित कर सकता है ताकि भाप के रिसाव को रोका जा सके। डबल-लेयर इन्सुलेशन, भाप जाल और भाप फिल्टर का उपयोग भाप की नमी को प्रभावी ढंग से निकालने के लिए किया जाता है। निचला अभिन्न जल ट्रे संघनित पानी एकत्र करता है और केंद्रीकृत निर्वहन के लिए पाइप को संभालता है।
3. समायोज्य निकास वाहिनी डिज़ाइन प्रत्येक अनुभाग के संकोचन के अनुसार निकास मात्रा को समायोजित कर सकता है, सिकुड़ती भट्टी में भाप को समायोजित कर सकता है, और कार्यशाला के काम के माहौल में सुधार करने के लिए पंखे की क्रिया के तहत भाप को दूर भेज सकता है।
4. भाप का विसंपीड़न 2 चरणों में पूरा होता है। पहला कदम दबाव को 0.4Mp तक कम करना है। दूसरा कदम जापानी दबाव कम करने वाले वाल्व का उपयोग करके दबाव को 0.2-0.1Mpa तक कम करना है ताकि उच्च तापमान और कम दबाव संकोचन की आवश्यकताओं को पूरा किया जा सके।
भाप ऊर्जा बचत योजना
1. सामान्य उत्पादन के दौरान, भाप आनुपातिक वाल्व को उत्पादन गति द्वारा आवश्यक तापमान के अनुसार खोलने और बंद करने की डिग्री बढ़ाने के लिए कॉन्फ़िगर किया गया है।
2. जब उत्पादन गति कम हो जाती है, तो भाप आनुपातिक वाल्व को खोलने और बंद करने में कम कर दिया जाता है, जिससे भाप का प्रवाह कम हो जाता है।
3. अल्पकालिक स्टैंडबाय के दौरान, भाप आनुपातिक वाल्व में भट्टी गुहा के तापमान को बनाए रखने और भाप के नुकसान को कम करने के लिए खोलने और बंद करने की एक छोटी डिग्री होती है।
4. जब मशीन लंबे समय तक बंद रहती है, तो भाप को प्रवेश करने से रोकने के लिए कोण सीट वाल्व बंद कर दिया जाता है।

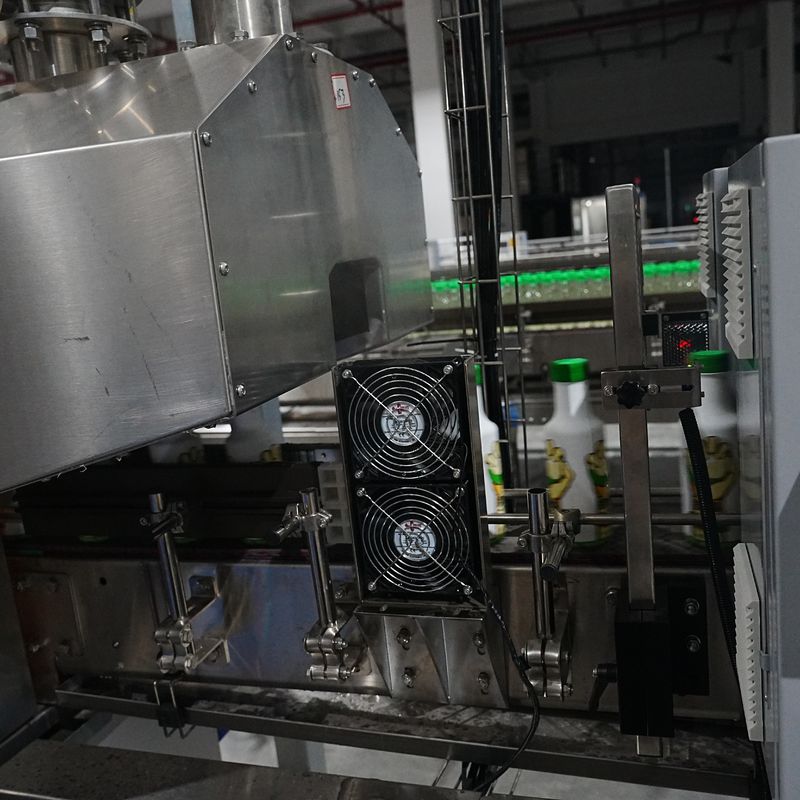

भाप सिकुड़ती भट्टी संरचना:
- बोतल इनपुट पोर्ट
- तापमान गेज
- एक दबाव कम करने वाला वाल्व (घरेलू उच्च गुणवत्ता)
- दो दबाव कम करने वाले वाल्व (जापानी वाल्व)
- दबाव गेज
- भाप आनुपातिक वाल्व
- भाप निकास पंखा
- बोतल आउटपुट पोर्ट
कंपनी प्रोफाइल
पेयू एंटरप्राइज पूरी तरह से स्वामित्व में है: शंघाई पेयू पैकेजिंग टेक्नोलॉजी कं, लिमिटेड, अनहुई पेयू पैकेजिंग टेक्नोलॉजी कं, लिमिटेड, शंघाई पेयू मशीनरी मैन्युफैक्चरिंग कं, लिमिटेड, जियांग्सू पेयू फूड एंड बेवरेज कं, लिमिटेड, और जियांग्सू हेयू पैकेजिंग मैटेरियल्स कं, लिमिटेड। हम वैश्विक तरल और ठोस उत्पाद कंपनियों के लिए बुद्धिमान उपकरण और टर्नकी इंजीनियरिंग सेवाएं का एक पूरा सेट प्रदान करते हैं।
हम लचीली पैकेजिंग, डिब्बे, एल्यूमीनियम की बोतलें और डिब्बे, पीईटी बोतलें, पीई बोतलें, कांच की बोतलें, छत बैग, एसेप्टिक कार्टन और अन्य पैकेजिंग उत्पादन लाइनों के लिए पूर्ण लाइन समाधान प्रदान कर सकते हैं।
यांत्रिक डिजाइन और निर्माण में दीर्घकालिक अनुभव के माध्यम से, हमारी कंपनी के पास वर्तमान में सैकड़ों परिपक्व और स्थिर पैकेजिंग मशीनरी और उपकरण हैं, जिसमें एल्यूमीनियम बोतल और कैन थ्री-इन-वन फिलिंग मशीन श्रृंखला, स्टरलाइज़ेशन केतली श्रृंखला, कैन (बोतल) अनलोडिंग मशीन श्रृंखला, पूरी तरह से स्वचालित लोडिंग और अनलोडिंग पिंजरे श्रृंखला, पूरी तरह से स्वचालित स्टैकिंग और अनलोडिंग श्रृंखला, स्लीव लेबल श्रृंखला, लेबलिंग श्रृंखला, पैकिंग श्रृंखला, संदेश, एयर संदेश प्रणाली आदि शामिल हैं।
कंपनी के उत्पादों का व्यापक रूप से विभिन्न डिब्बे (बोतलों) में पेय पदार्थ, डेयरी उत्पाद, शुद्ध पानी, मसाले, शराब, तेल, सौंदर्य प्रसाधन, दवा और अन्य संबंधित उद्योगों में उपयोग किया जाता है।
कठिन परिश्रम के वर्षों के बाद, कंपनी ने थाईलैंड रेड बुल, बॉन्डुल ग्रुप, मार्स, डैनोन ग्रुप, यिली ग्रुप और कई अन्य जैसे प्रसिद्ध कंपनियों के साथ व्यापक और घनिष्ठ सहयोग स्थापित किया है। कंपनी के उत्पादों का निर्यात उत्तरी अमेरिका, दक्षिण अमेरिका, अफ्रीका, यूरोप और मध्य पूर्व जैसे कई देशों और क्षेत्रों में किया जाता है।
पेयू एंटरप्राइज ने घरेलू और विदेशी ग्राहकों की विभिन्न आवश्यकताओं को पूरा करने के लिए उच्च तकनीक और दूरगामी डिजाइन अवधारणाओं का उपयोग करते हुए, शीआन, शंघाई और चूझोउ में तकनीकी अनुसंधान और विकास केंद्र स्थापित किए हैं।
कंपनी डिजाइन और निर्माण के लिए आईएसओ9001 गुणवत्ता प्रणाली प्रमाणन मानकों को सख्ती से लागू करती है, और जर्मन राइन कंपनी (टीयूवी) के ऑडिट को पारित कर चुकी है। कंपनी के पास यूरोपीय सीई प्रमाणन है।
पेयू एंटरप्राइज आपके साथ मिलकर विकसित होने और फलदायी होने को तैयार है!
